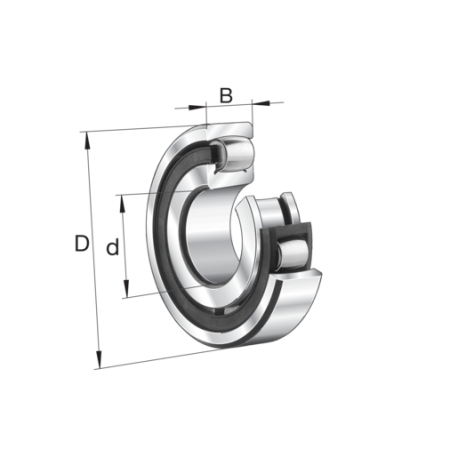

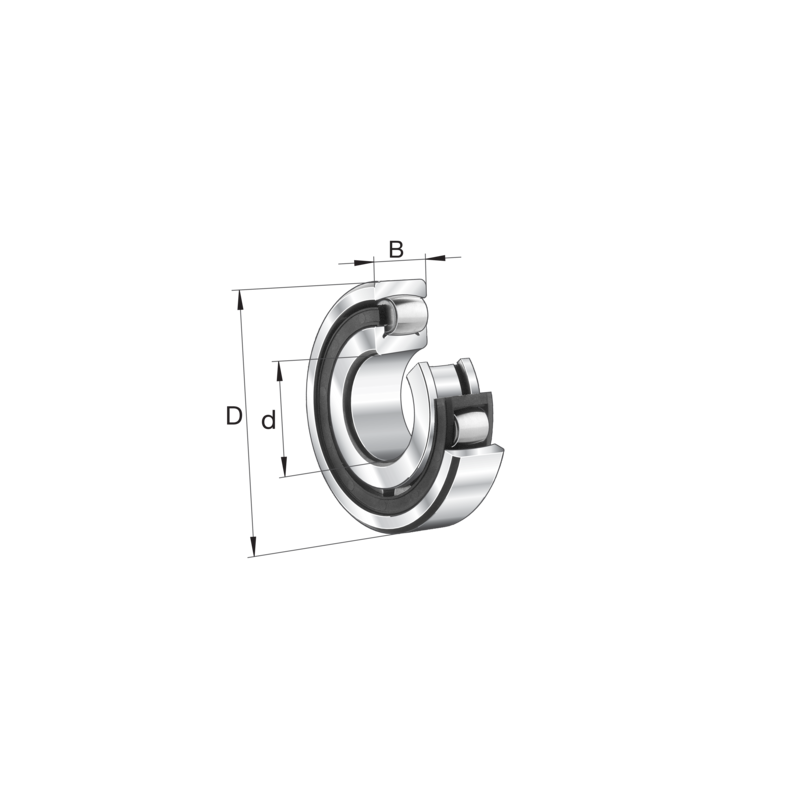

RODAMIENTO 20209-K-TVP-C3

Referencia 307.2533

Condición: Nuevo producto

3 Elemento Artículos

Disponible

sitpedido	Bajo Pedido

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento

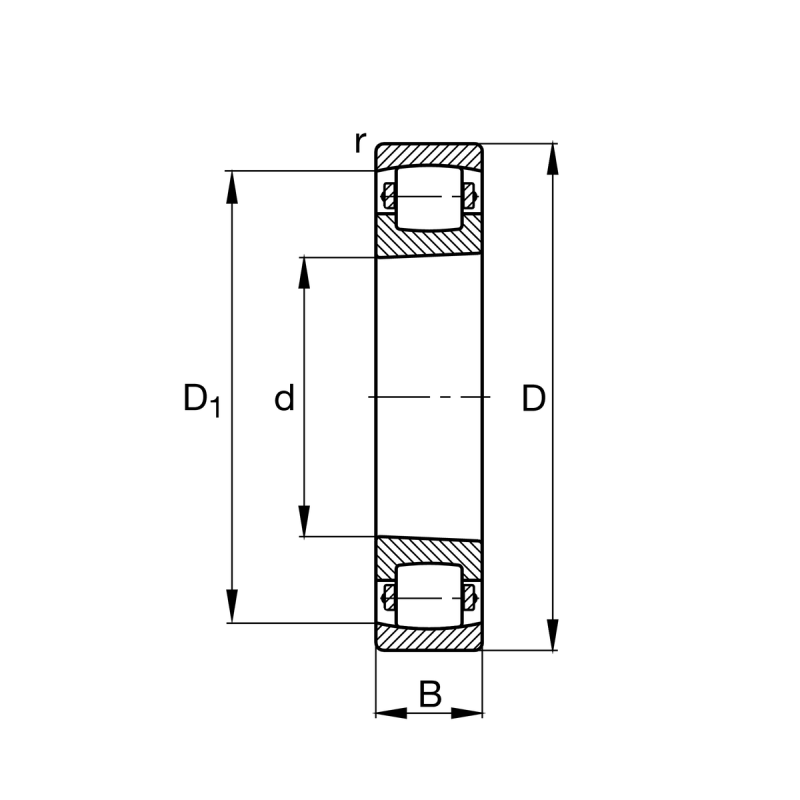

d	Diametro del agujero	45 mm
D	Diametro exterior	85 mm
B	Anchura	19 mm
C_r	Capacidad de carga dinamica, radial	52.000 N
C_0r	Capacidad de carga estatica, radial	58.000 N
C_ur	Limite de carga por fatiga, radial	6.100 N
n_G	Velocidad limite de rotacion	8.400 1/min
~m	Peso	0,418 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	52 mm
D_{a max}	Diametro maximo del resalte del alojamiento	78 mm
r_{a max}	Radio maximo de la ranura	1 mm
d_{a max}	Diametro maximo del resalte del eje	56 mm
d_{b min}	Diametro minimo de la cavidad del casquillo	48 mm
B_{a min}	Anchura minima de la cavidad del casquillo	5 mm
Medidas
r_min	Cota de chaflan minima	1,1 mm
D₁	Diametro del agujero del anillo exterior	74,6 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-30 Â°C
T_max	Temperatura max. de funcionamiento	120 Â°C
