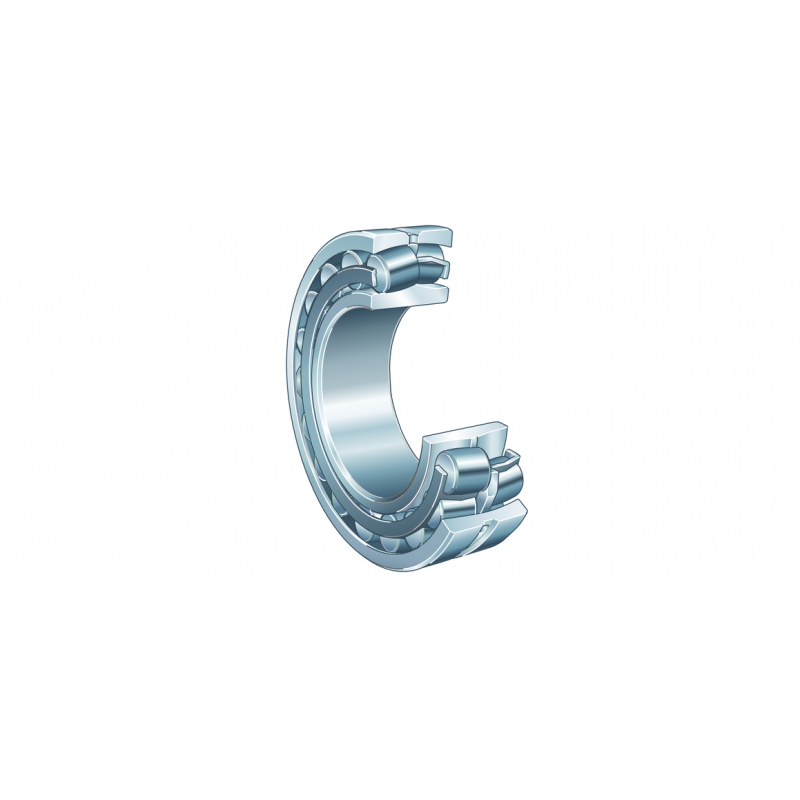

RODAMIENTO 22209-E1-XL-C3

Referencia 307.2565

Condición: Nuevo producto

3 Elemento Artículos

Disponible

Símbolo	Descripción	Valor

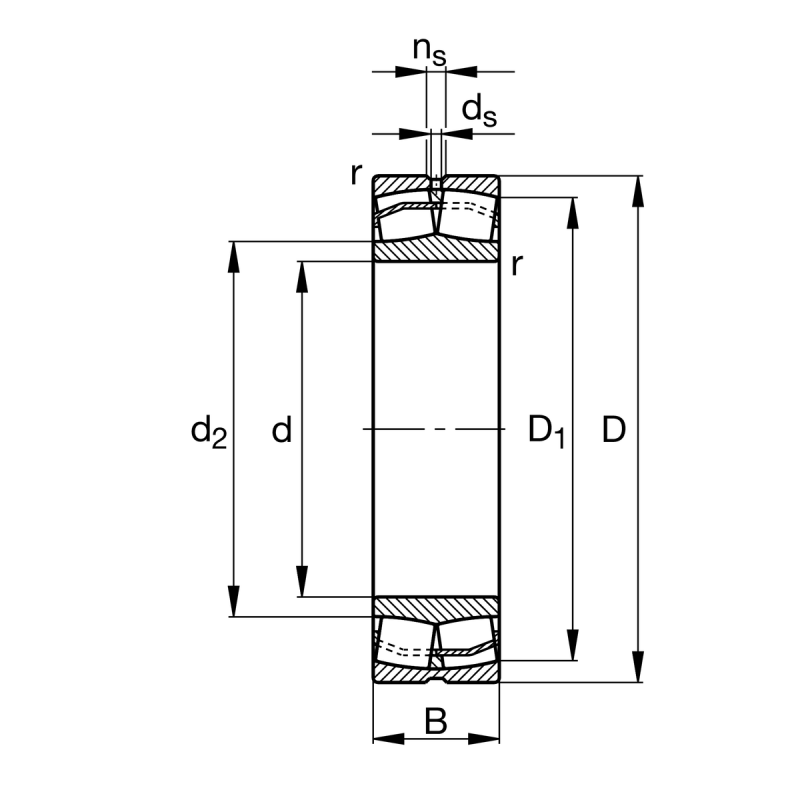

Medidas principales y datos de rendimiento
d	Diametro del agujero	45 mm
D	Diametro exterior	85 mm
B	Anchura	23 mm
C_r	Capacidad de carga dinamica, radial	104.000 N
C_0r	Capacidad de carga estatica, radial	99.000 N
C_ur	Limite de carga por fatiga, radial	13.000 N
n_G	Velocidad limite	10.100 1/min
n_?r	Velocidad de referencia	5.600 1/min
~m	Peso	0,562 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	52 mm
D_{a max}	Diametro maximo del reborde de la carcasa	78 mm
r_{a max}	Radio maximo de la ranura	1 mm
Medidas
r_min	Medidas minimas del chaflan	1,1 mm
D₁	Diametro del agujero del anillo exterior	75,6 mm
d₂	Diametro de la pista de rodadura del anillo interior	55 mm
d_s	Diametro del agujero de engrase	3,2 mm
n_s	Anchura de la ranura de lubricacion	4,8 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-30 Â°C
T_max	Temperatura max. de funcionamiento	200 Â°C
