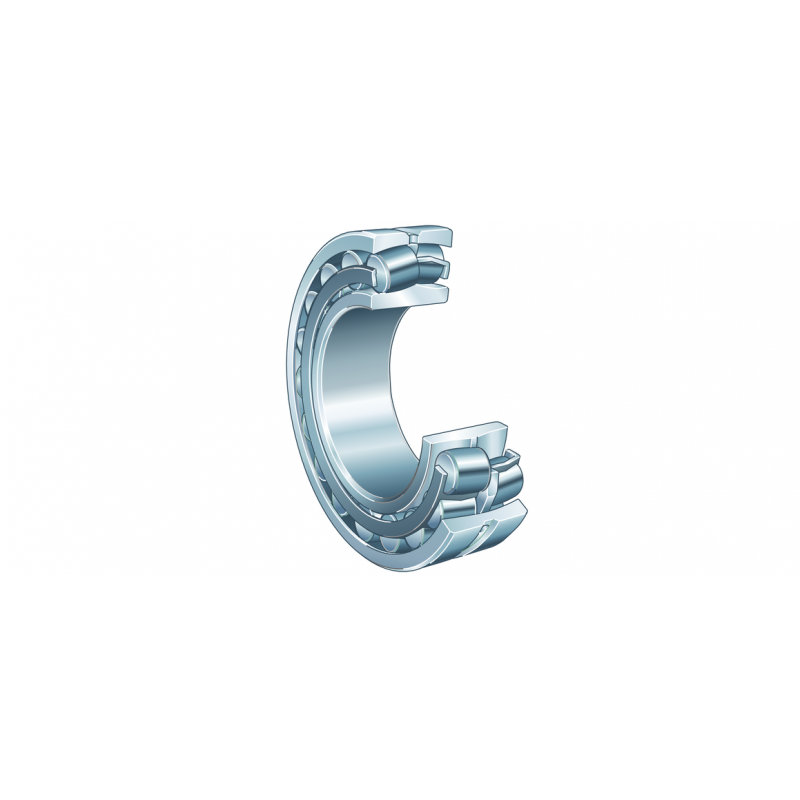

RODAMIENTO 22220-E1-XL-C3

Referencia 307.2576

Condición: Nuevo producto

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	100 mm
D	Diametro exterior	180 mm
B	Anchura	46 mm
C_r	Capacidad de carga dinamica, radial	430.000 N
C_0r	Capacidad de carga estatica, radial	475.000 N
C_ur	Limite de carga por fatiga, radial	53.000 N
n_G	Velocidad limite	4.550 1/min
n_?r	Velocidad de referencia	3.150 1/min
~m	Peso	4,962 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	112 mm
D_{a max}	Diametro maximo del reborde de la carcasa	168 mm
r_{a max}	Radio maximo de la ranura	2,1 mm

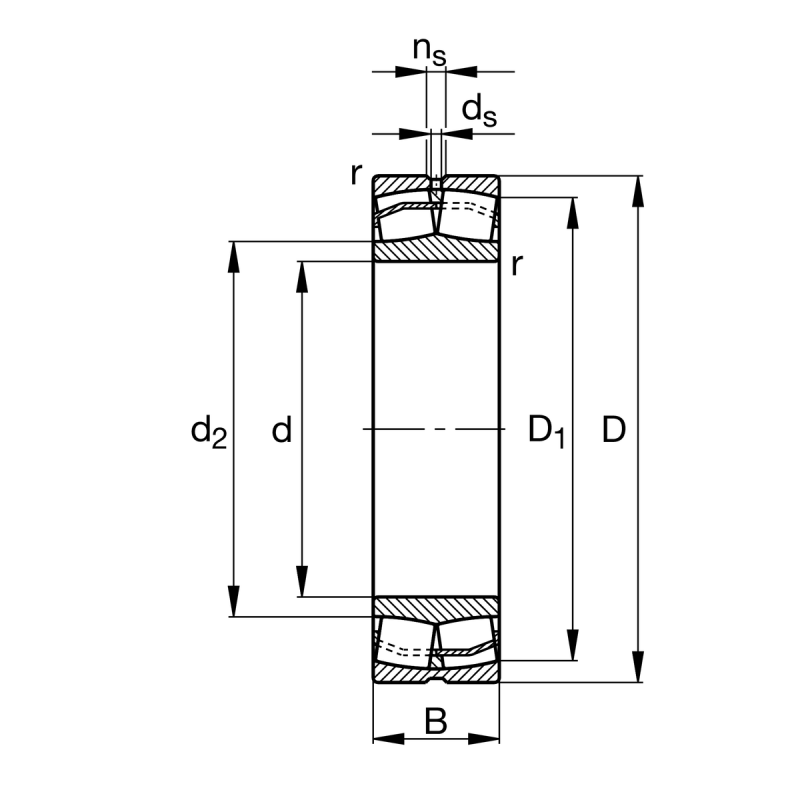

Medidas
r_min	Medidas minimas del chaflan	2,1 mm
D₁	Diametro del agujero del anillo exterior	161,4 mm
d₂	Diametro de la pista de rodadura del anillo interior	119 mm
d_s	Diametro del agujero de engrase	4,8 mm
n_s	Anchura de la ranura de lubricacion	9,5 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-30 Â°C
T_max	Temperatura max. de funcionamiento
