RODAMIENTO 22308-E1-XL-C3

Referencia 307.2597

Condición: Nuevo producto

Bajo Pedido (Consulte plazo de disponibilidad)

sitpedido	Bajo Pedido

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	40 mm
D	Diametro exterior	90 mm
B	Anchura	33 mm
C_r	Capacidad de carga dinamica, radial	156.000 N
C_0r	Capacidad de carga estatica, radial	149.000 N
C_ur	Limite de carga por fatiga, radial	13.500 N
n_G	Velocidad limite	7.600 1/min
n_?r	Velocidad de referencia	5.500 1/min
~m	Peso	1,018 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	49 mm
D_{a max}	Diametro maximo del reborde de la carcasa	81 mm
r_{a max}	Radio maximo de la ranura	1,5 mm

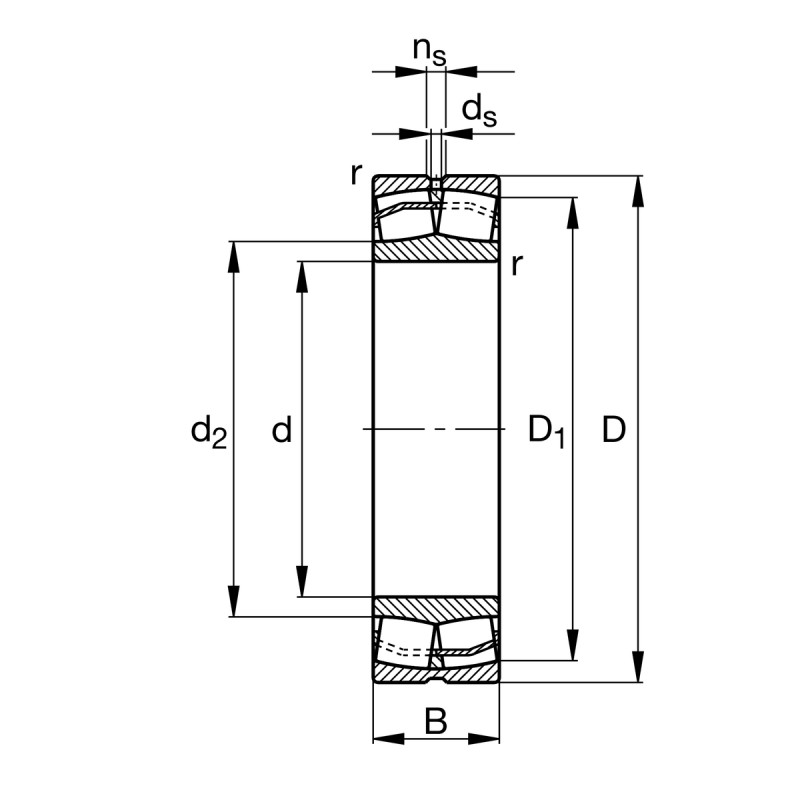

Medidas
r_min	Medidas minimas del chaflan	1,5 mm
D₁	Diametro del agujero del anillo exterior	76 mm
d₂	Diametro de la pista de rodadura del anillo interior	52,4 mm
d_s	Diametro del agujero de engrase	3,2 mm
n_s	Anchura de la ranura de lubricacion	6,5 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-30 Â°C
T_max	Temperatura max. de funcionamiento	200
