RODAMIENTO 22320-E1-XL-C3

Referencia 307.2609

Condición: Nuevo producto

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	100 mm
D	Diametro exterior	215 mm
B	Anchura	73 mm
C_r	Capacidad de carga dinamica, radial	810.000 N
C_0r	Capacidad de carga estatica, radial	920.000 N
C_ur	Limite de carga por fatiga, radial	77.000 N
n_G	Velocidad limite	3.300 1/min
n_?r	Velocidad de referencia	2.380 1/min
~m	Peso	13,12 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	114 mm
D_{a max}	Diametro maximo del reborde de la carcasa	201 mm
r_{a max}	Radio maximo de la ranura	2,5 mm

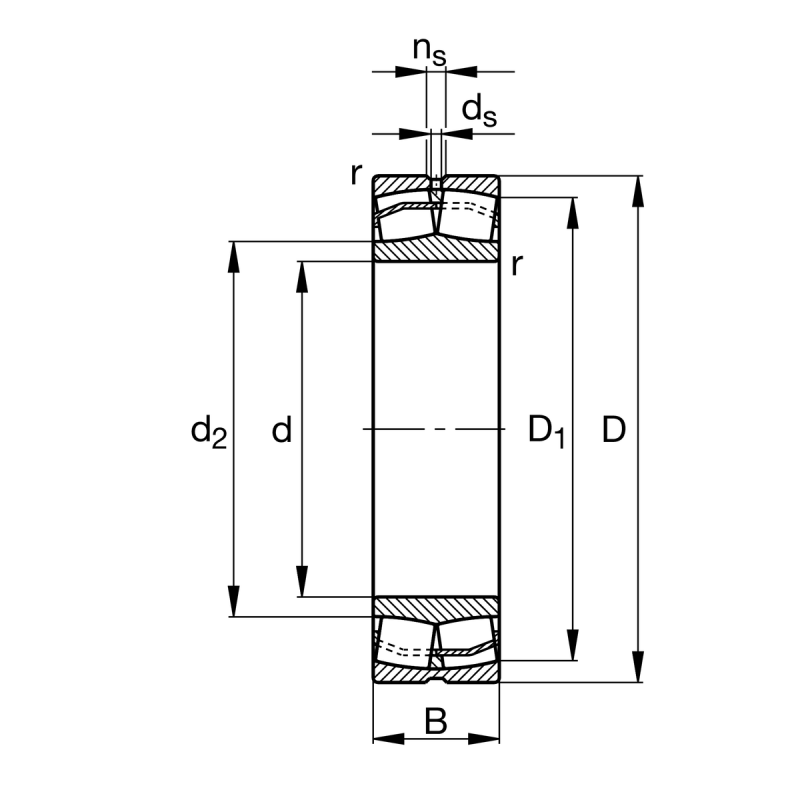

Medidas
r_min	Medidas minimas del chaflan	3 mm
D₁	Diametro del agujero del anillo exterior	184,7 mm
d₂	Diametro de la pista de rodadura del anillo interior	130,2 mm
d_s	Diametro del agujero de engrase	6,3 mm
n_s	Anchura de la ranura de lubricacion	12,2 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-30 Â°C
T_max	Temperatura max. de funcionamiento
