RODAMIENTO 23220-E1A-XL-K-M-C3

Referencia 307.2631

Condición: Nuevo producto

Bajo Pedido (Consulte plazo de disponibilidad)

sitpedido	Bajo Pedido

Símbolo	Descripción	Valor

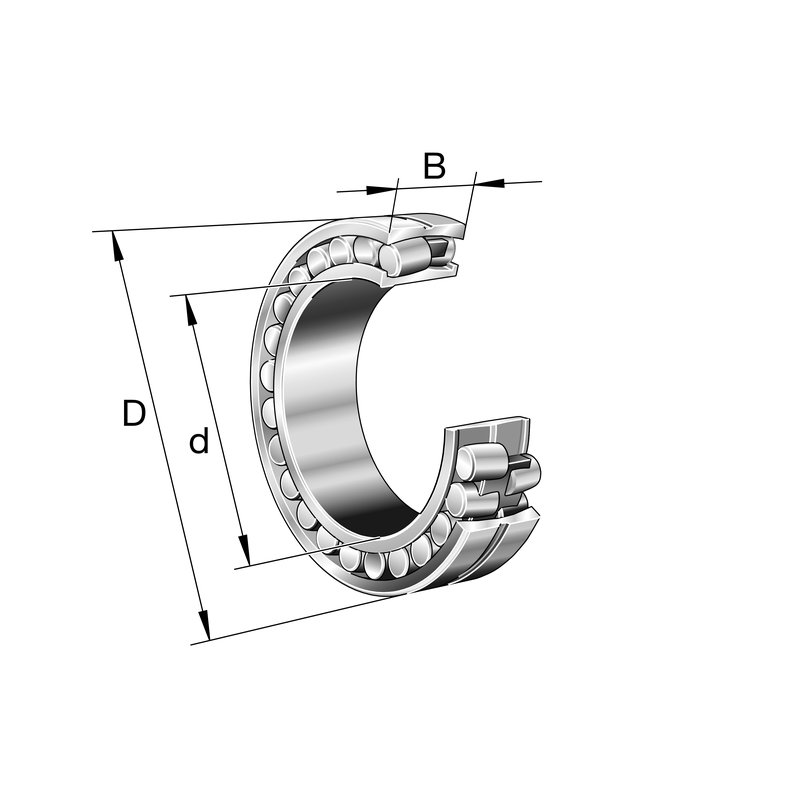

Medidas principales y datos de rendimiento
d	Diametro del agujero	100 mm
D	Diametro exterior	180 mm
B	Anchura	60,3 mm
C_r	Capacidad de carga dinamica, radial	560.000 N
C_0r	Capacidad de carga estatica, radial	660.000 N
C_ur	Limite de carga por fatiga, radial	61.000 N
n_G	Velocidad limite	3.750 1/min
n_?r	Velocidad de referencia	2.410 1/min
~m	Peso	6,39 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	112 mm
D_{a max}	Diametro maximo del reborde de la carcasa	168 mm
r_{a max}	Radio maximo de la ranura	2,1 mm
d_{a max}	Diametro maximo del resalte del eje	120 mm
d_{b min}	Diametro minimo de la cavidad del casquillo	110 mm
B_{a min}	Anchura minima de la cavidad del casquillo	19 mm

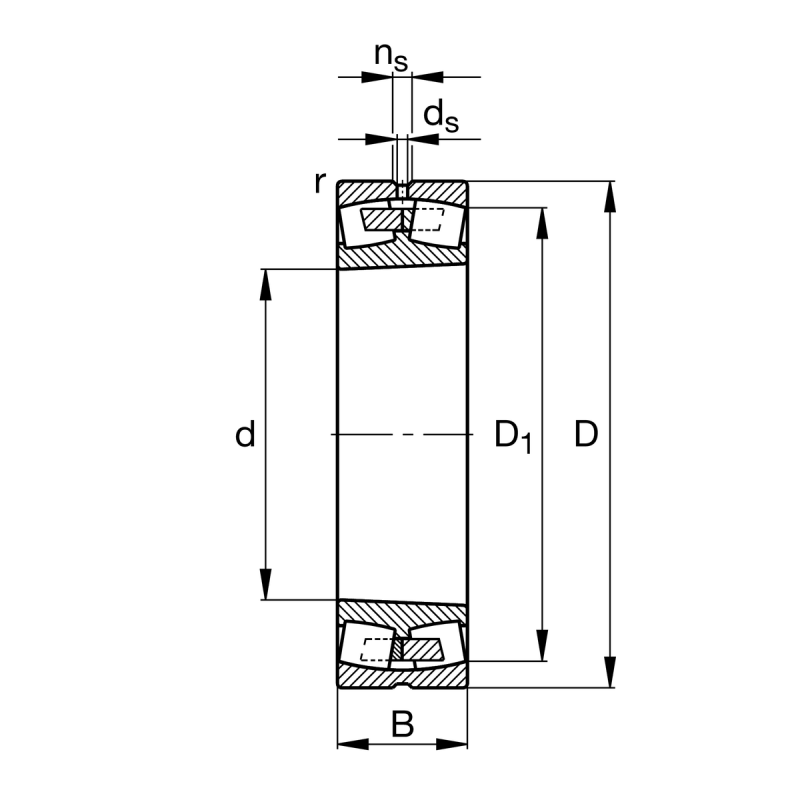

Medidas
r_min	Medidas minimas del chaflan	2,1 mm
D₁	Diametro del agujero del anillo exterior	156,7 mm
d_s	Diametro del agujero de engrase	4,8 mm
n_s	Anchura de la ranura de lubricacion	9,5 mm
