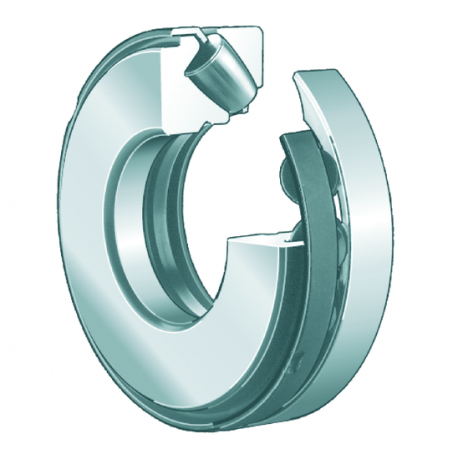

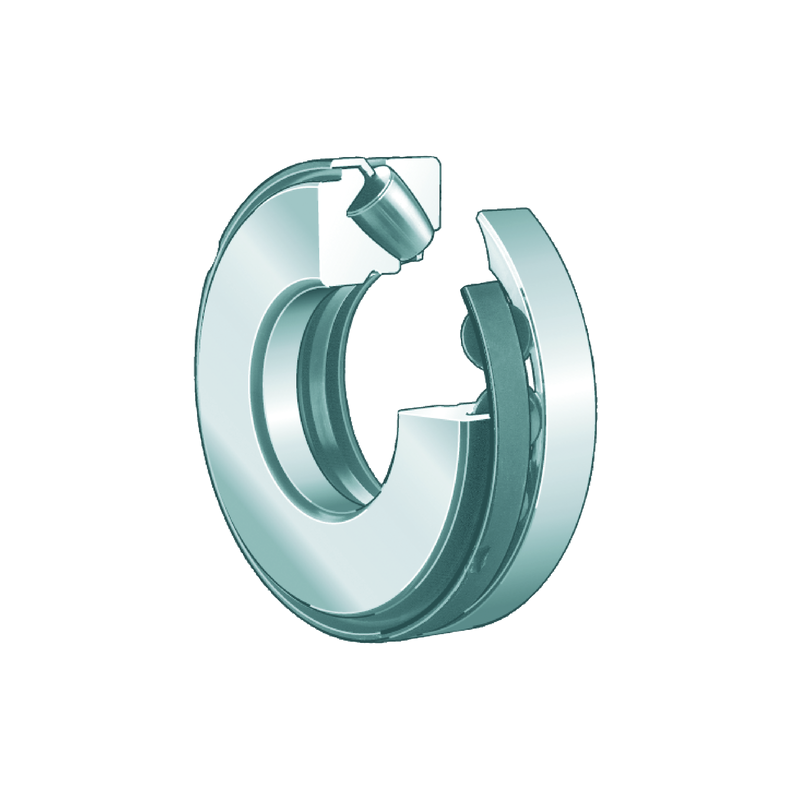

RODAMIENTO 29412-E1-XL

Referencia 307.2632

Condición: Nuevo producto

1 Elemento Artículos

Disponible

sitpedido	Bajo Pedido

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	60 mm
D	Diametro exterior	130 mm
T	Height	42 mm
C_a	Capacidad de carga dinamica, axial	410.000 N
C_0a	Capacidad de carga estatica, axial	940.000 N
C_ua	Limite de carga por fatiga, axial	117.000 N
n_G	Velocidad limite de rotacion	6.000 1/min
n_?r	Velocidad de referencia	2.850 1/min
~m	Peso	2,45 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	95 mm
D_{a max}	Diametro maximo del resalte del alojamiento	107 mm
D_{b min}	Diametro minimo de agujero del soporte	133 mm
d_{b max}	Distancia maxima del casquillo	67 mm
r_{a max}	Radio maximo de la ranura	1,5 mm

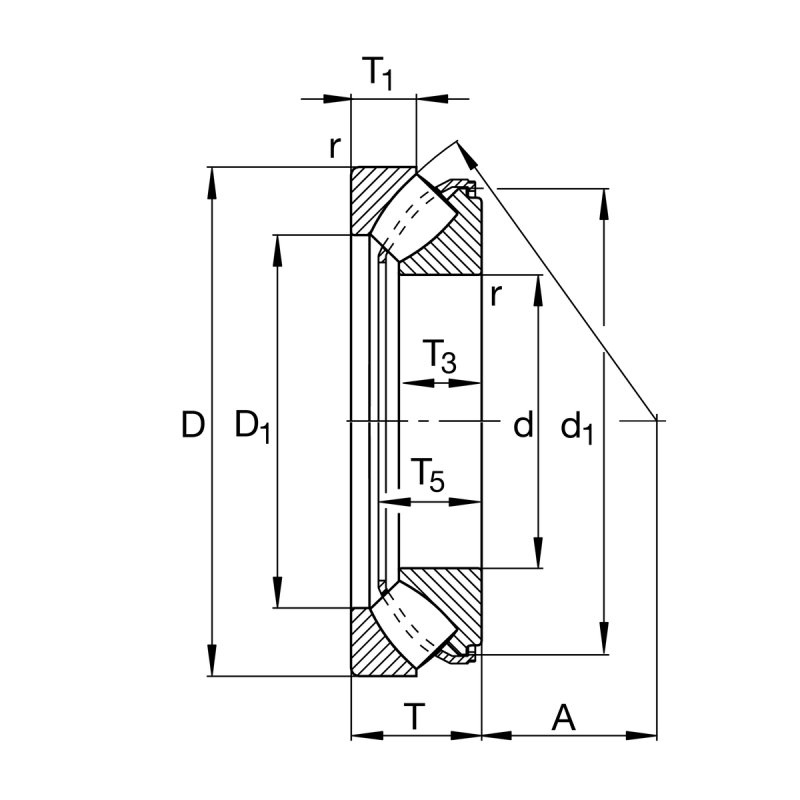

Medidas
D₁	Diametro de agujero del anillo de alojamiento	85,5 mm
d₁	Arandela del eje de diametro de la nervadura	116,5 mm
r_min	Cota de chaflan minima	1,5 mm
T₁	Altura del anillo de alojamiento	21 mm
T₃	Altura del anillo del eje	27 mm
T₅
