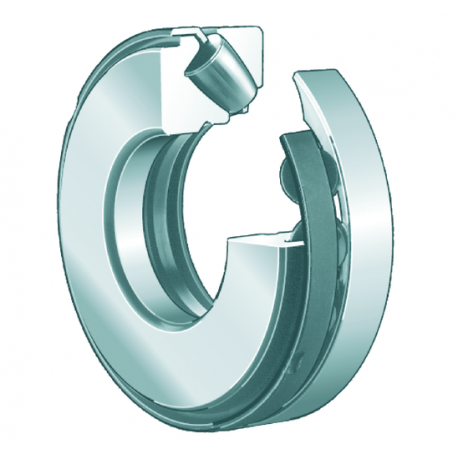

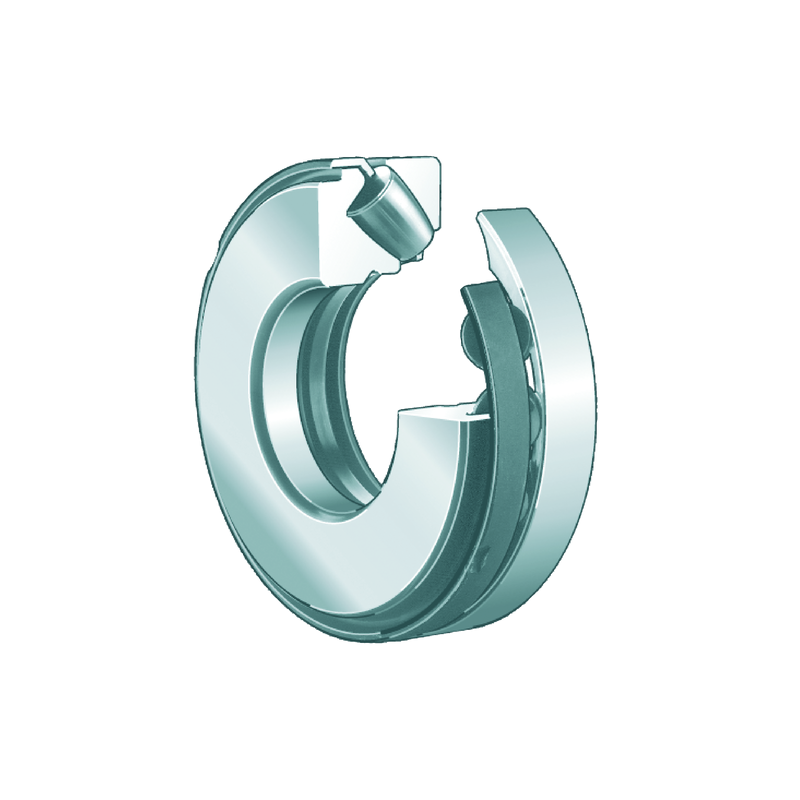

RODAMIENTO 29420-E1-XL

Referencia 307.2634

Condición: Nuevo producto

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	100 mm
D	Diametro exterior	210 mm
T	Height	67 mm
C_a	Capacidad de carga dinamica, axial	1.060.000 N
C_0a	Capacidad de carga estatica, axial	2.600.000 N
C_ua	Limite de carga por fatiga, axial	290.000 N
n_G	Velocidad limite de rotacion	3.400 1/min
n_?r	Velocidad de referencia	1.740 1/min
~m	Peso	9,87 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	150 mm
D_{a max}	Diametro maximo del resalte del alojamiento	175 mm
D_{b min}	Diametro minimo de agujero del soporte	214 mm
d_{b max}	Distancia maxima del casquillo	110,5 mm
r_{a max}	Radio maximo de la ranura	2,5 mm

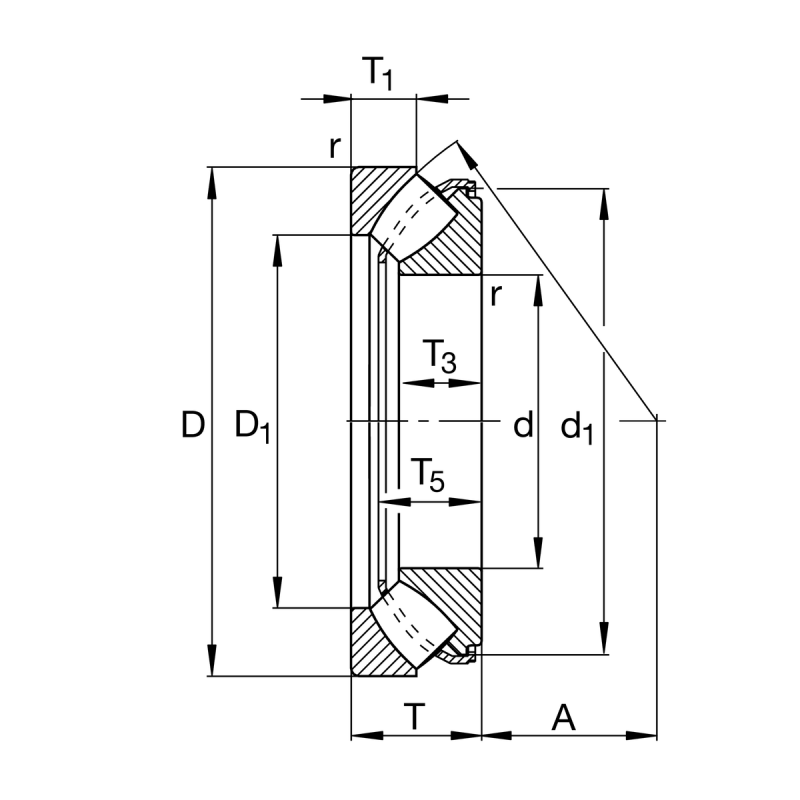

Medidas
D₁	Diametro de agujero del anillo de alojamiento	141,5 mm
d₁	Arandela del eje de diametro de la nervadura	184,5 mm
r_min	Cota de chaflan minima	3 mm
T₁	Altura del anillo de alojamiento	32 mm
T₃	Altura del anillo del eje	43 mm
T
