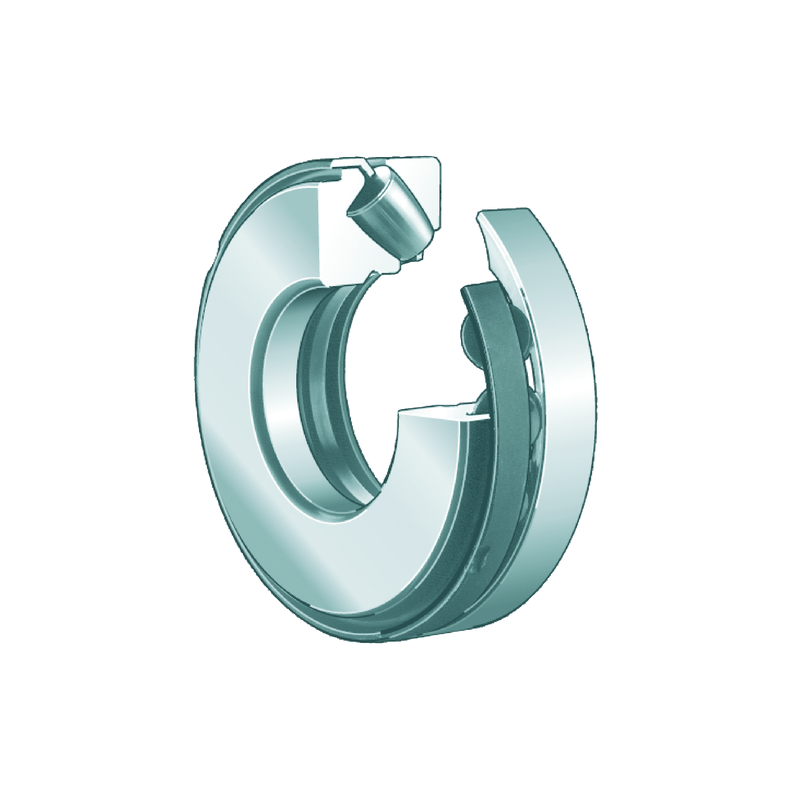

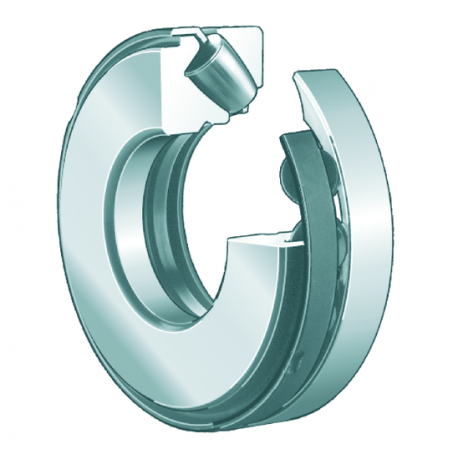

RODAMIENTO 29417-E1-XL

Referencia 307.2636

Condición: Nuevo producto

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor

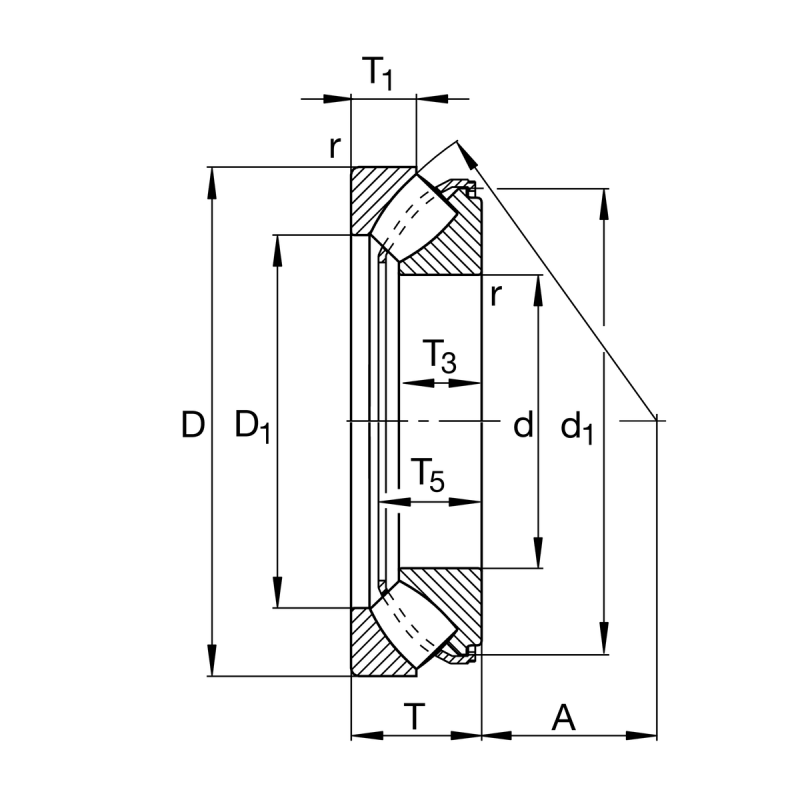

Medidas principales y datos de rendimiento
d	Diametro del agujero	85 mm
D	Diametro exterior	180 mm
T	Height	58 mm
C_a	Capacidad de carga dinamica, axial	800.000 N
C_0a	Capacidad de carga estatica, axial	1.910.000 N
C_ua	Limite de carga por fatiga, axial	224.000 N
n_G	Velocidad limite de rotacion	4.100 1/min
n_?r	Velocidad de referencia	2.010 1/min
~m	Peso	6,32 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	130 mm
D_{a max}	Diametro maximo del resalte del alojamiento	150 mm
D_{b min}	Diametro minimo de agujero del soporte	183 mm
d_{b max}	Distancia maxima del casquillo	94 mm
r_{a max}	Radio maximo de la ranura	2,1 mm
Medidas
D₁	Diametro de agujero del anillo de alojamiento	121 mm
d₁	Arandela del eje de diametro de la nervadura	159,3 mm
r_min	Cota de chaflan minima	2,1 mm
T₁	Altura del anillo de alojamiento	28 mm
T₃	Altura del anillo del eje	37 mm
T₅
