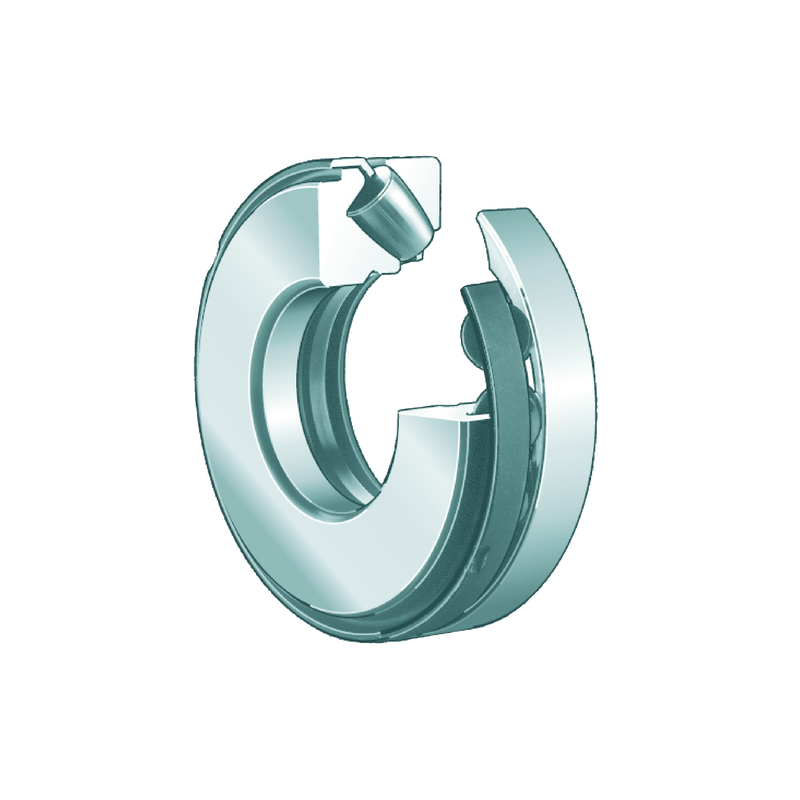

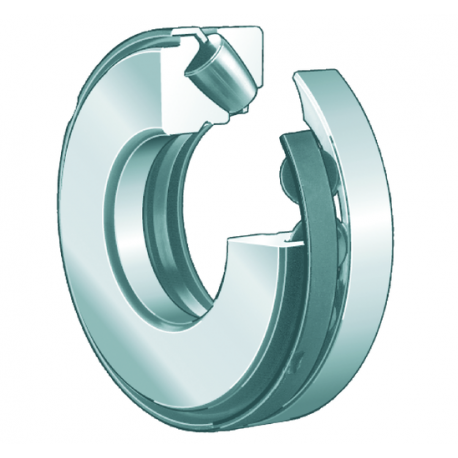

RODAMIENTO 29428-E1-XL

Referencia 307.2637

Condición: Nuevo producto

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor

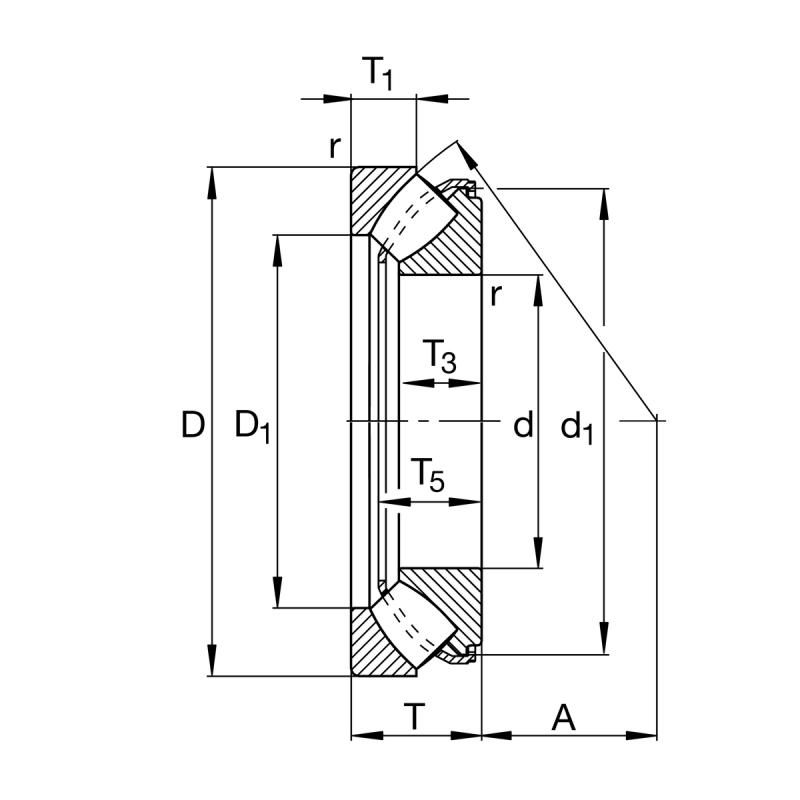

Medidas principales y datos de rendimiento
d	Diametro del agujero	140 mm
D	Diametro exterior	280 mm
T	Height	85 mm
C_a	Capacidad de carga dinamica, axial	1.720.000 N
C_0a	Capacidad de carga estatica, axial	4.500.000 N
C_ua	Limite de carga por fatiga, axial	495.000 N
n_G	Velocidad limite de rotacion	2.460 1/min
n_?r	Velocidad de referencia	1.290 1/min
~m	Peso	21,6 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	205 mm
D_{a max}	Diametro maximo del resalte del alojamiento	237 mm
D_{b min}	Diametro minimo de agujero del soporte	285 mm
d_{b max}	Distancia maxima del casquillo	162 mm
d_{b1 max}	Diametro maximo de chaflan del casquillo distanciador	154 mm
r_{a max}	Radio maximo de la ranura	3 mm
	angulo del chaflan del casquillo distanciador	30 Â°
Medidas
D₁	Diametro de agujero del anillo de alojamiento	194,5 mm
d₁	Arandela del eje de diametro de la nervadura	251,1 mm
r_min	Cota de chaflan minima	4 mm
