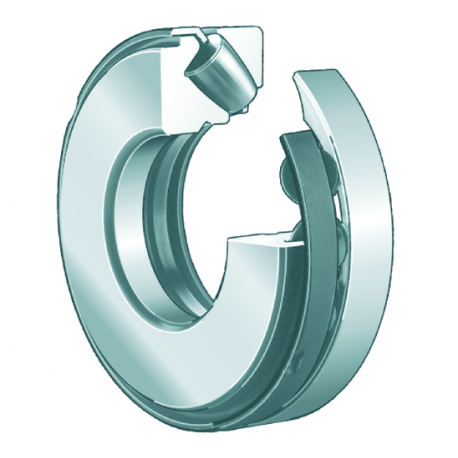

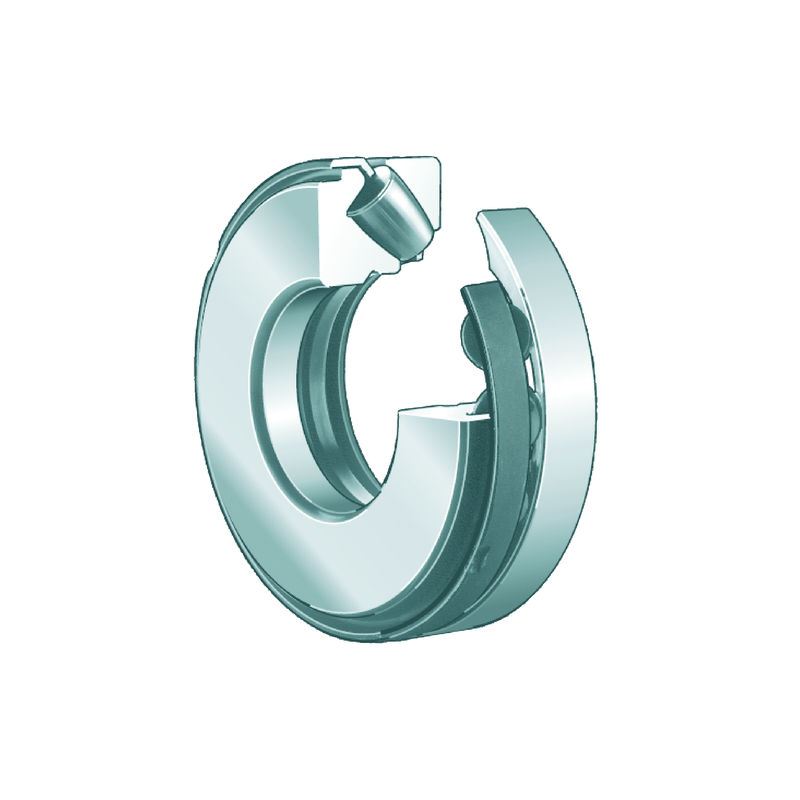

RODAMIENTO 29324-E1-XL

Referencia 307.2639

Condición: Nuevo producto

1 Elemento Artículos

Disponible

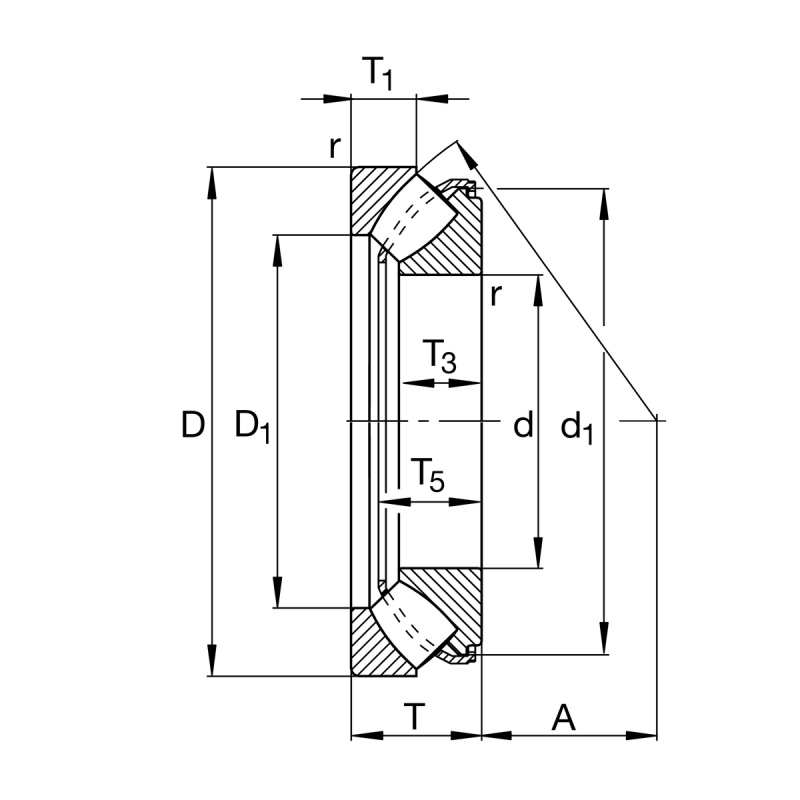

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	120 mm
D	Diametro exterior	210 mm
T	Height	54 mm
C_a	Capacidad de carga dinamica, axial	800.000 N
C_0a	Capacidad de carga estatica, axial	2.210.000 N
C_ua	Limite de carga por fatiga, axial	290.000 N
n_G	Velocidad limite de rotacion	3.350 1/min
n_?r	Velocidad de referencia	1.700 1/min
~m	Peso	7 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	165 mm
D_{a max}	Diametro maximo del resalte del alojamiento	182 mm
D_{b min}	Diametro minimo de agujero del soporte	213 mm
d_{b max}	Distancia maxima del casquillo	129 mm
r_{a max}	Radio maximo de la ranura	2,1 mm
Medidas
D₁	Diametro de agujero del anillo de alojamiento	154 mm
d₁	Arandela del eje de diametro de la nervadura	192,6 mm
r_min	Cota de chaflan minima	2,1 mm
T₁	Altura del anillo de alojamiento	27 mm
T₃	Altura del anillo del eje	34 mm
T₅
