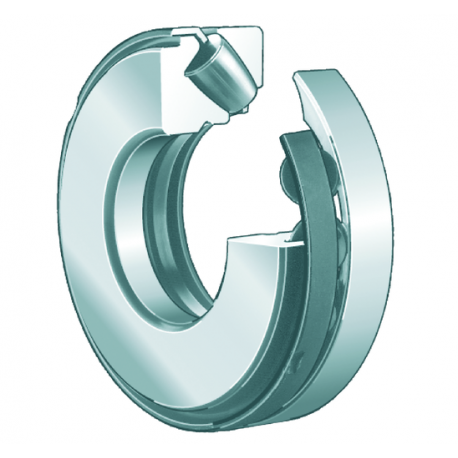

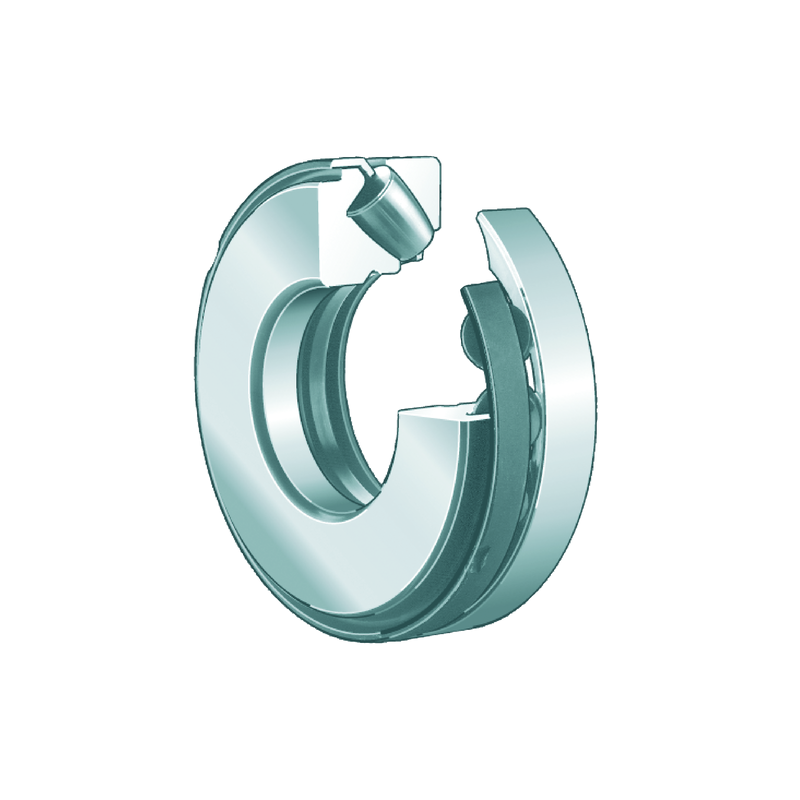

RODAMIENTO 29414-E1-XL

Referencia 307.2643

Condición: Nuevo producto

1 Elemento Artículos

Disponible

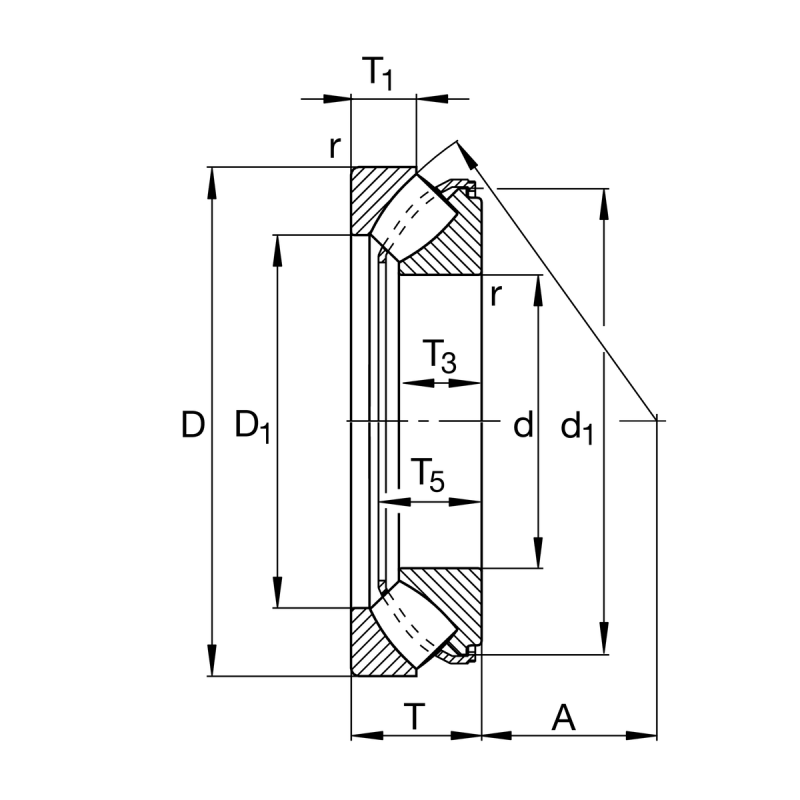

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	70 mm
D	Diametro exterior	150 mm
T	Height	48 mm
C_a	Capacidad de carga dinamica, axial	550.000 N
C_0a	Capacidad de carga estatica, axial	1.290.000 N
C_ua	Limite de carga por fatiga, axial	154.000 N
n_G	Velocidad limite de rotacion	5.000 1/min
n_?r	Velocidad de referencia	2.430 1/min
~m	Peso	3,7 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	110 mm
D_{a max}	Diametro maximo del resalte del alojamiento	124 mm
D_{b min}	Diametro minimo de agujero del soporte	153 mm
d_{b max}	Distancia maxima del casquillo	78,5 mm
r_{a max}	Radio maximo de la ranura	2 mm
Medidas
D₁	Diametro de agujero del anillo de alojamiento	99 mm
d₁	Arandela del eje de diametro de la nervadura	133,8 mm
r_min	Cota de chaflan minima	2 mm
T₁	Altura del anillo de alojamiento	23,8 mm
T₃	Altura del anillo del eje	31 mm
T₅
