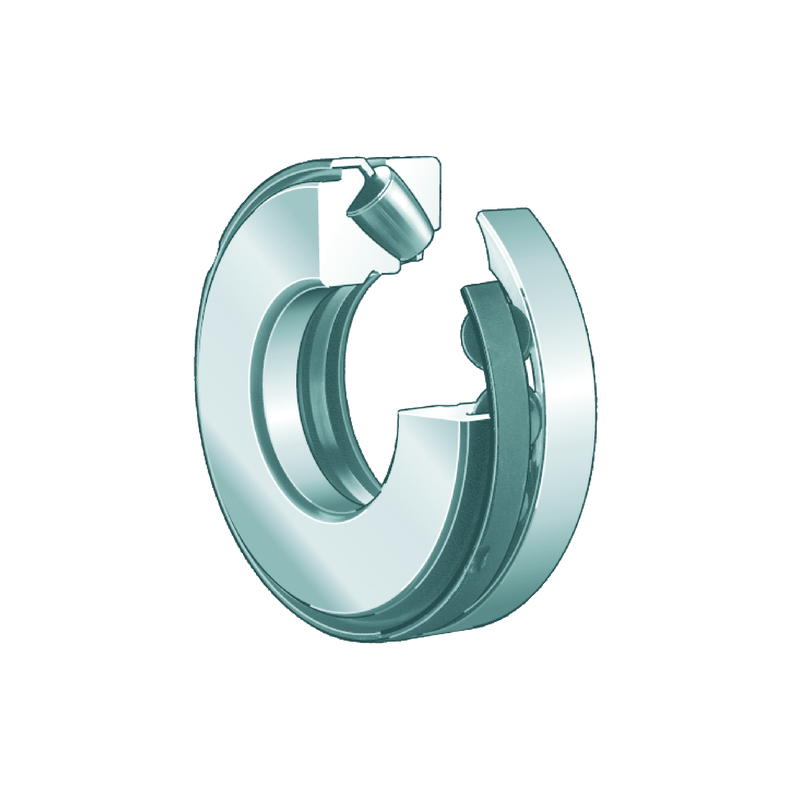

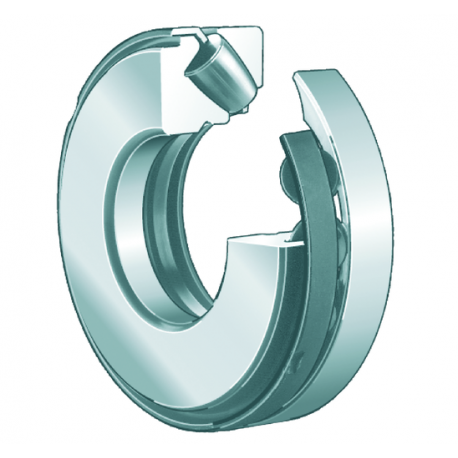

RODAMIENTO 29415-E1-XL

Referencia 307.2644

Condición: Nuevo producto

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	75 mm
D	Diametro exterior	160 mm
T	Height	51 mm
C_a	Capacidad de carga dinamica, axial	650.000 N
C_0a	Capacidad de carga estatica, axial	1.540.000 N
C_ua	Limite de carga por fatiga, axial	179.000 N
n_G	Velocidad limite de rotacion	4.700 1/min
n_?r	Velocidad de referencia	2.260 1/min
~m	Peso	4,46 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	115 mm
D_{a max}	Diametro maximo del resalte del alojamiento	132 mm
D_{b min}	Diametro minimo de agujero del soporte	163 mm
d_{b max}	Distancia maxima del casquillo	82,5 mm
r_{a max}	Radio maximo de la ranura	2 mm

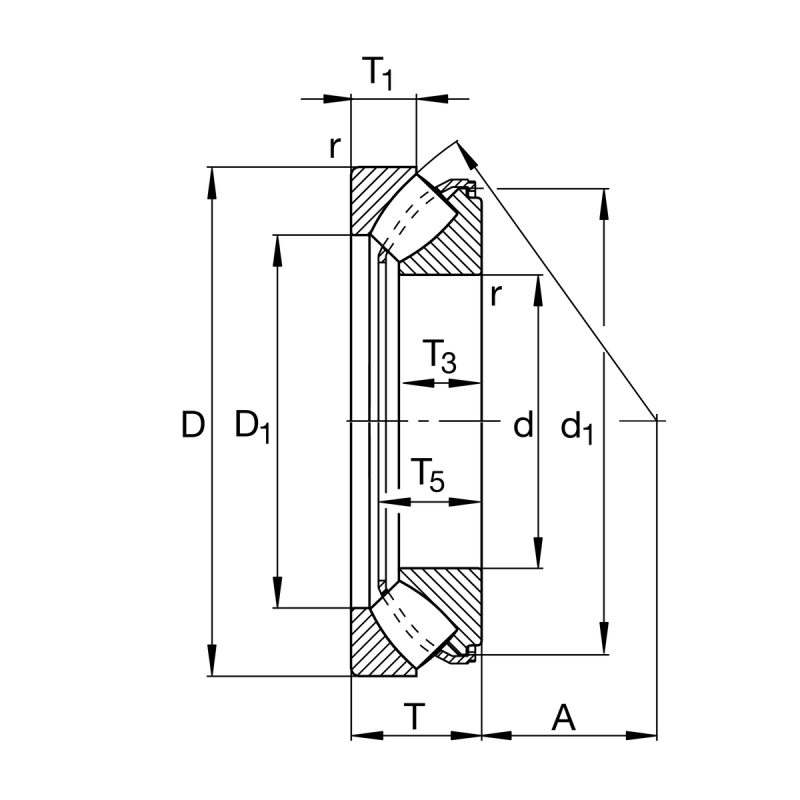

Medidas
D₁	Diametro de agujero del anillo de alojamiento	105,5 mm
d₁	Arandela del eje de diametro de la nervadura	142,3 mm
r_min	Cota de chaflan minima	2 mm
T₁	Altura del anillo de alojamiento	24,5 mm
T₃	Altura del anillo del eje	33,5 mm
