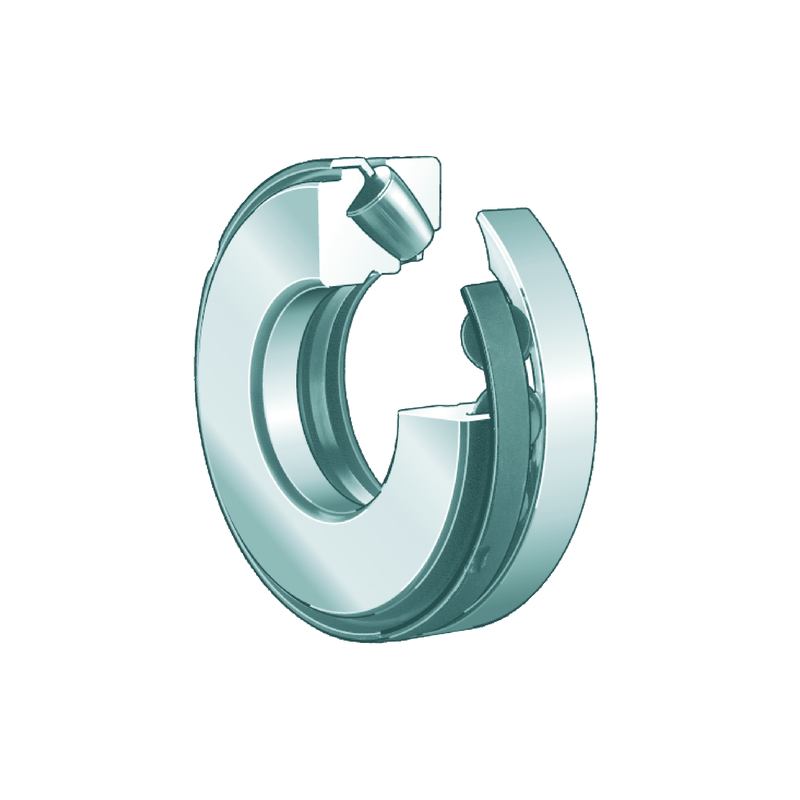

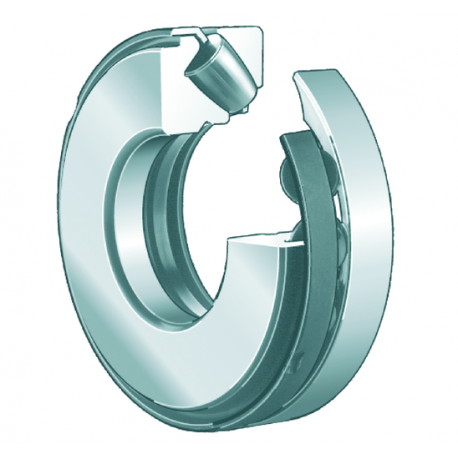

RODAMIENTO 29418-E1-XL

Referencia 307.2645

Condición: Nuevo producto

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	90 mm
D	Diametro exterior	190 mm
T	Height	60 mm
C_a	Capacidad de carga dinamica, axial	880.000 N
C_0a	Capacidad de carga estatica, axial	2.130.000 N
C_ua	Limite de carga por fatiga, axial	244.000 N
n_G	Velocidad limite de rotacion	3.850 1/min
n_?r	Velocidad de referencia	1.920 1/min
~m	Peso	7,3 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	135 mm
D_{a max}	Diametro maximo del resalte del alojamiento	158 mm
D_{b min}	Diametro minimo de agujero del soporte	193 mm
d_{b max}	Distancia maxima del casquillo	99,5 mm
r_{a max}	Radio maximo de la ranura	2,1 mm

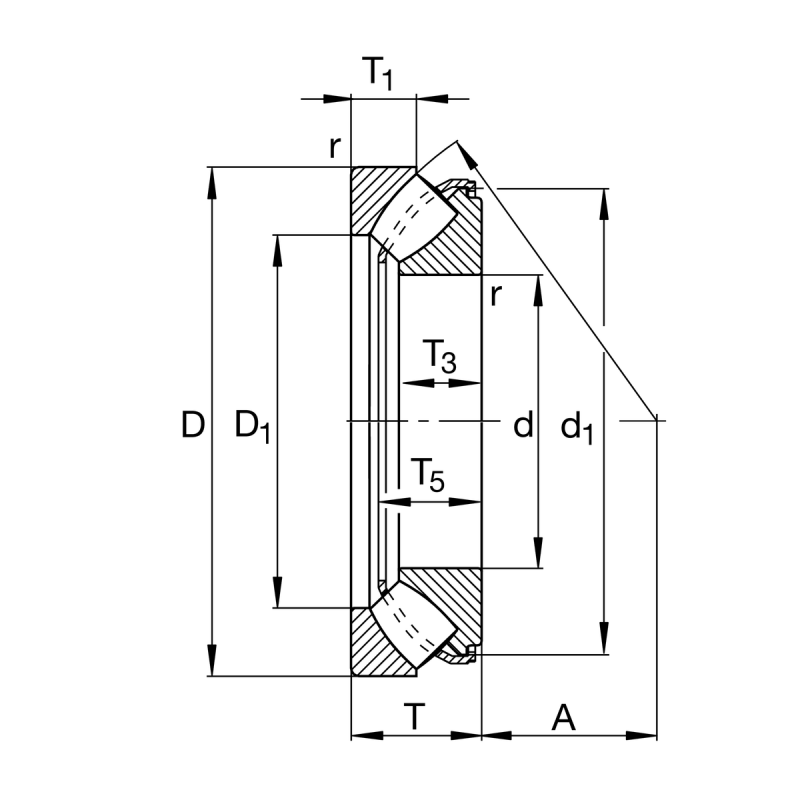

Medidas
D₁	Diametro de agujero del anillo de alojamiento	127,5 mm
d₁	Arandela del eje de diametro de la nervadura	167,7 mm
r_min	Cota de chaflan minima	2,1 mm
T₁	Altura del anillo de alojamiento	28,5 mm
T₃	Altura del anillo del eje	39 mm
