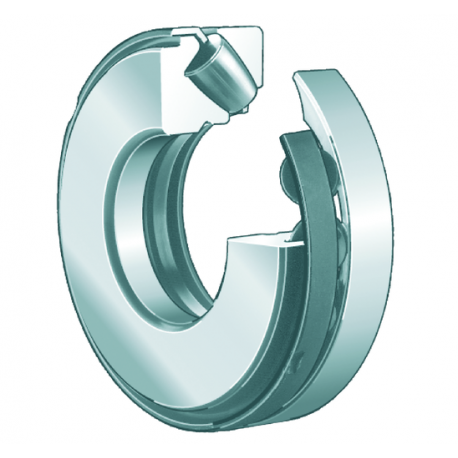

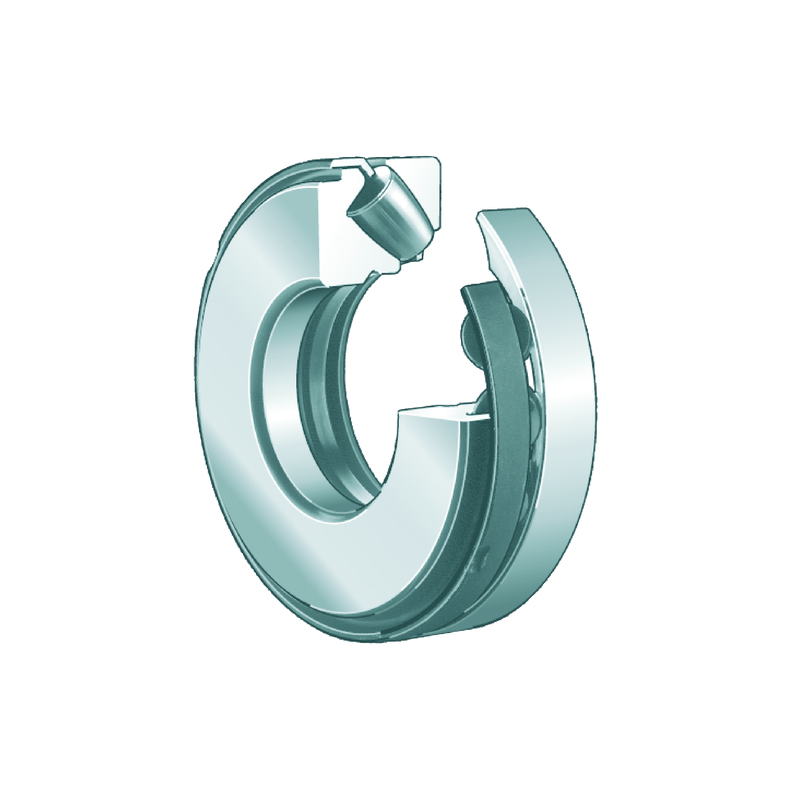

RODAMIENTO 29416-E1-XL

Referencia 307.2646

Condición: Nuevo producto

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	80 mm
D	Diametro exterior	170 mm
T	Height	54 mm
C_a	Capacidad de carga dinamica, axial	720.000 N
C_0a	Capacidad de carga estatica, axial	1.720.000 N
C_ua	Limite de carga por fatiga, axial	199.000 N
n_G	Velocidad limite de rotacion	4.350 1/min
n_?r	Velocidad de referencia	2.140 1/min
~m	Peso	5,32 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	125 mm
D_{a max}	Diametro maximo del resalte del alojamiento	141 mm
D_{b min}	Diametro minimo de agujero del soporte	173 mm
d_{b max}	Distancia maxima del casquillo	88 mm
r_{a max}	Radio maximo de la ranura	2,1 mm

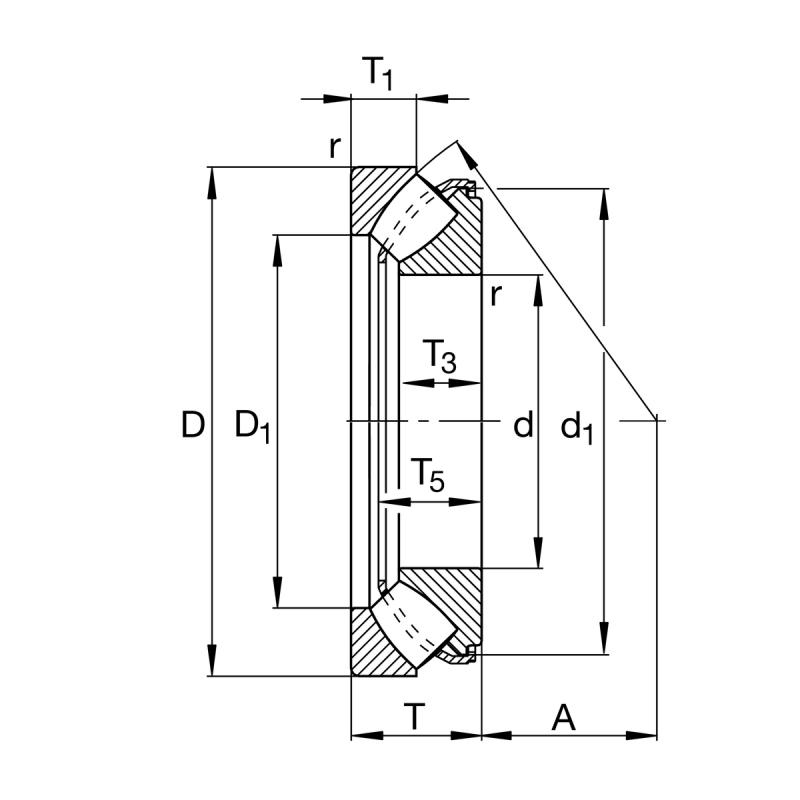

Medidas
D₁	Diametro de agujero del anillo de alojamiento	112,5 mm
d₁	Arandela del eje de diametro de la nervadura	150,9 mm
r_min	Cota de chaflan minima	2,1 mm
T₁	Altura del anillo de alojamiento	26,5 mm
T₃	Altura del anillo del eje	35 mm
T
