RODAMIENTO 22324-E1-XL-C3

Referencia 307.2651

Condición: Nuevo producto

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	120 mm
D	Diametro exterior	260 mm
B	Anchura	86 mm
C_r	Capacidad de carga dinamica, radial	1.080.000 N
C_0r	Capacidad de carga estatica, radial	1.170.000 N
C_ur	Limite de carga por fatiga, radial	105.000 N
n_G	Velocidad limite	2.850 1/min
n_?r	Velocidad de referencia	2.000 1/min
~m	Peso	22,135 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	134 mm
D_{a max}	Diametro maximo del reborde de la carcasa	246 mm
r_{a max}	Radio maximo de la ranura	2,5 mm

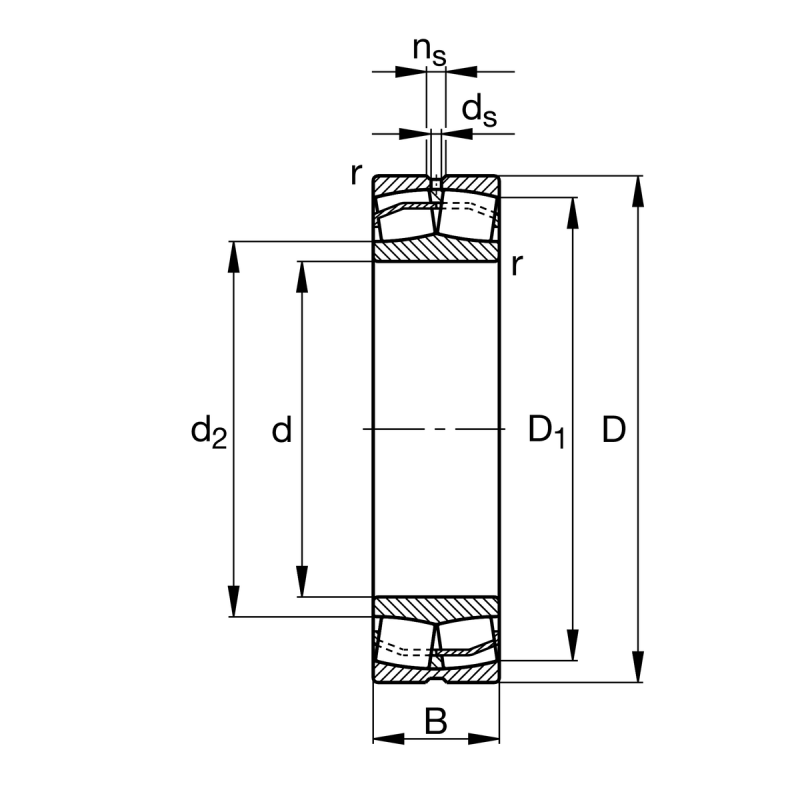

Medidas
r_min	Medidas minimas del chaflan	3 mm
D₁	Diametro del agujero del anillo exterior	222,4 mm
d₂	Diametro de la pista de rodadura del anillo interior	150,8 mm
d_s	Diametro del agujero de engrase	8 mm
n_s	Anchura de la ranura de lubricacion	15 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-30 Â°C
T_max	Temperatura max. de funcionamiento
