RODAMIENTO 3214-B-2RSR-TVH

Referencia 307.6025

Condición: Nuevo producto

2 Elemento Artículos

Disponible

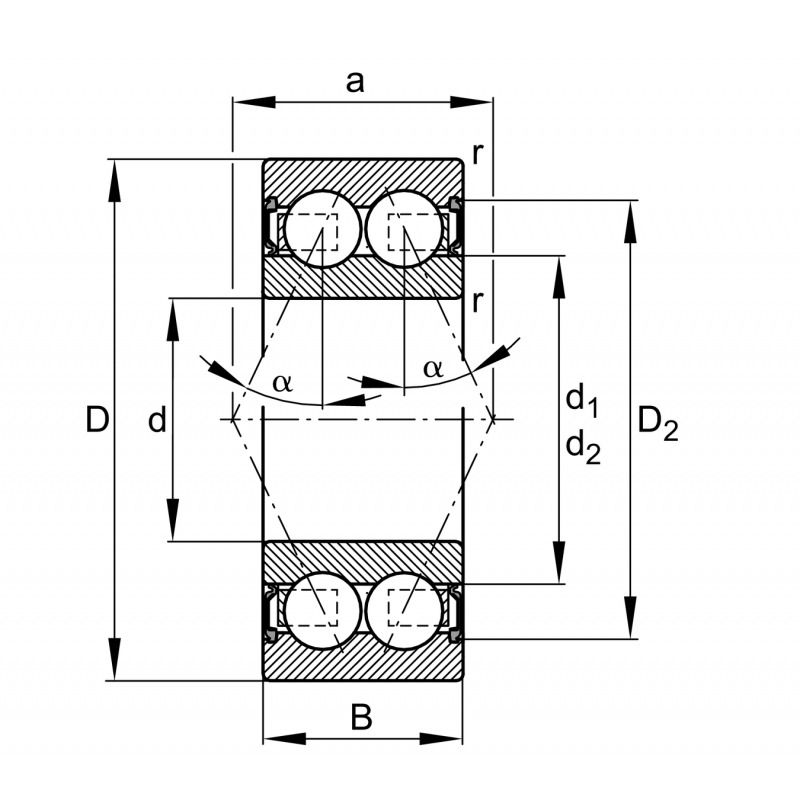

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	70 mm
D	Diametro exterior	125 mm
B	Width	39,7 mm
C_r	Capacidad de carga dinamica, radial	82.000 N
C_0r	Capacidad de carga estatica, radial	79.000 N
C_ur	Limite de carga por fatiga, radial	4.100 N
n_G	Velocidad limite de rotacion	3.100 1/min
~m	Peso	1,68 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	79 mm
D_{a max}	Diametro maximo del resalte del alojamiento	116 mm
r_{a max}	Radio maximo de garganta	1,5 mm
Medidas
r_min	Cota de chaflan minima	1,5 mm
D₁	Diametro del resalte del anillo exterior	106,26 mm
D₂	Caliber diameter outer ring	110,72 mm
d₁	Diametro del resalte del anillo interior	86,75 mm
a	Distancia entre los vertices de los conos de presion	61,6 mm
a	angulo de contacto	25 Â°
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
T_max	Temperatura max. de funcionamiento	100 Â°C
