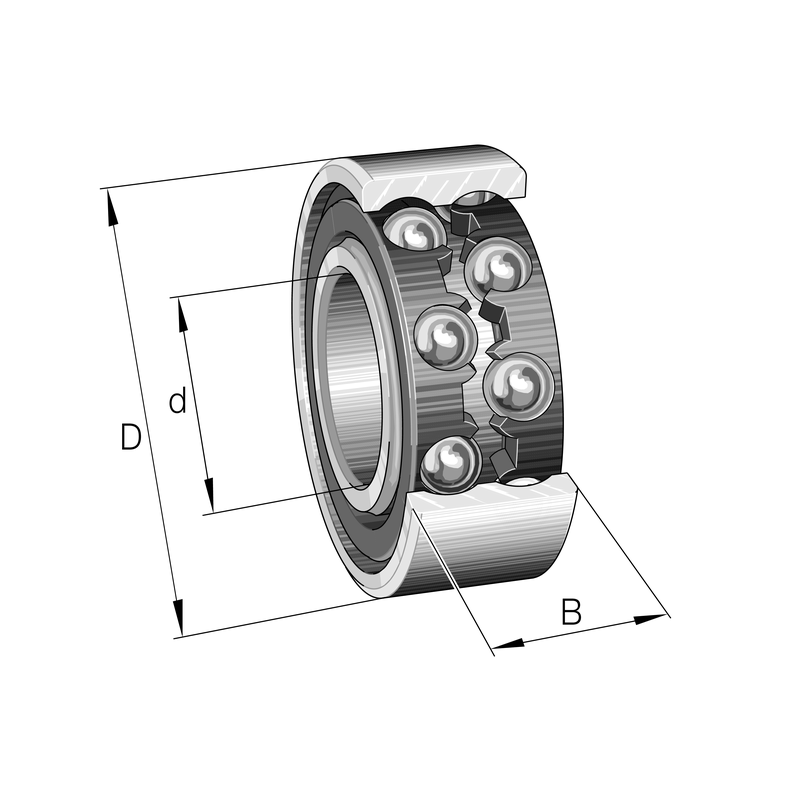

RODAMIENTO 4204-BB-TVH

Referencia 307.1313

Condición: Nuevo producto

Rodamientos rÃÂgido a bolas de dol hileras.

2 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	20 mm
D	Diametro exterior	47 mm
B	Anchura	18 mm
C_r	Capacidad de carga dinamica, radial	20.900 N
C_0r	Capacidad de carga estatica, radial	13.200 N
C_ur	Limite de carga por fatiga, radial	690 N
n_G	Velocidad limite de rotacion	14.700 1/min
n_?r	Velocidad de referencia	13.300 1/min
~m	Peso	0,138 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	25,6 mm
D_{a max}	Diametro maximo del resalte del alojamiento	41,4 mm
r_{a max}	Radio maximo de garganta	1 mm

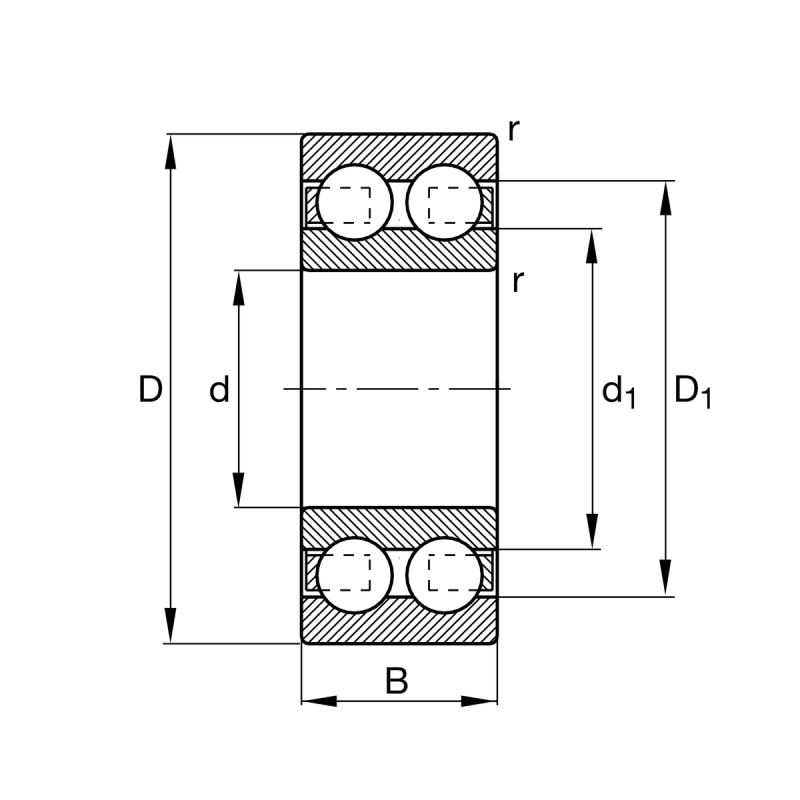

Medidas
r_min	Cota de chaflan minima	1 mm
D₁	Diametro del resalte del anillo exterior	38,53 mm
d₁	Diametro del resalte del anillo interior	28,4 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
T_max	Temperatura max. de funcionamiento	120 Â°C
Factores de calculo
f₀	Factor de calculo	13,1
