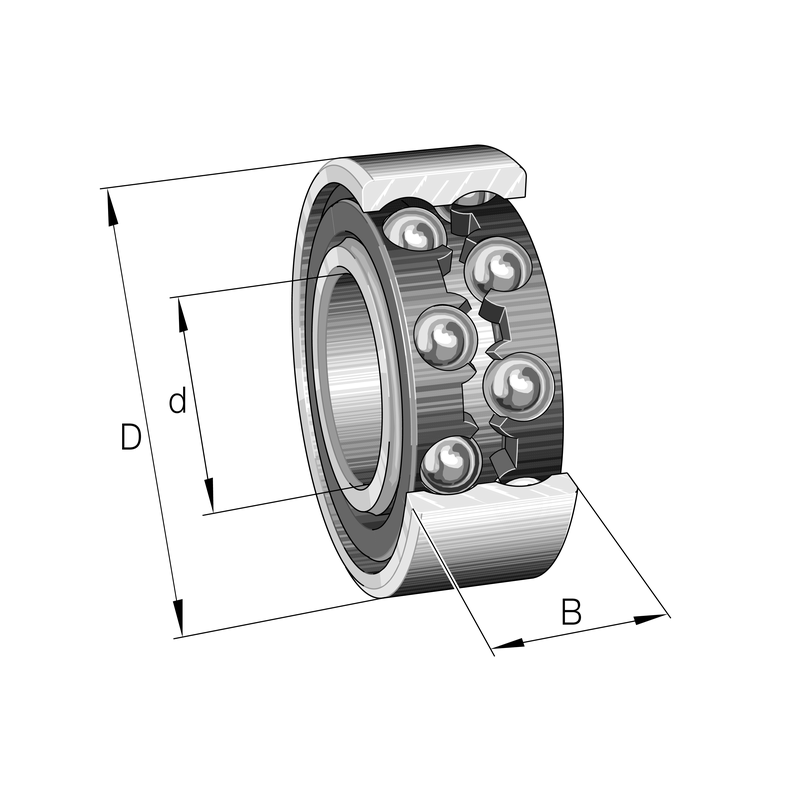

RODAMIENTO 4209-BB-TVH

Referencia 307.1318

Condición: Nuevo producto

Rodamientos rÃÂgido a bolas de dol hileras.

2 Elemento Artículos

Disponible

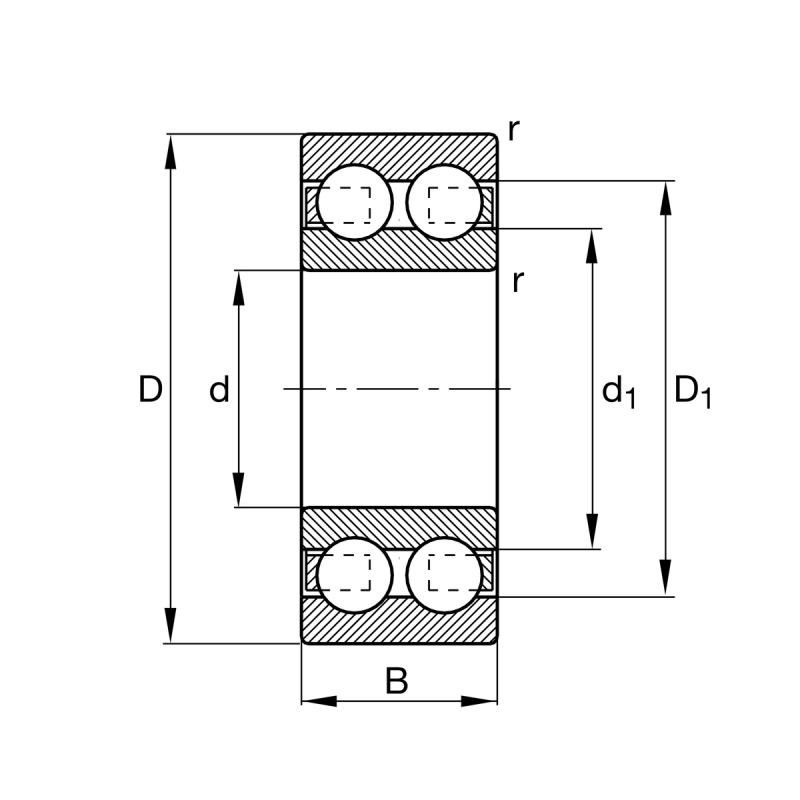

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	45 mm
D	Diametro exterior	85 mm
B	Anchura	23 mm
C_r	Capacidad de carga dinamica, radial	44.500 N
C_0r	Capacidad de carga estatica, radial	38.000 N
C_ur	Limite de carga por fatiga, radial	1.990 N
n_G	Velocidad limite de rotacion	7.900 1/min
n_?r	Velocidad de referencia	6.900 1/min
~m	Peso	0,532 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	52 mm
D_{a max}	Diametro maximo del resalte del alojamiento	78 mm
r_{a max}	Radio maximo de garganta	1 mm
Medidas
r_min	Cota de chaflan minima	1,1 mm
D₁	Diametro del resalte del anillo exterior	72,4 mm
d₁	Diametro del resalte del anillo interior	58,1 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
T_max	Temperatura max. de funcionamiento	120 Â°C
Factores de calculo
f₀	Factor de calculo	14,9
