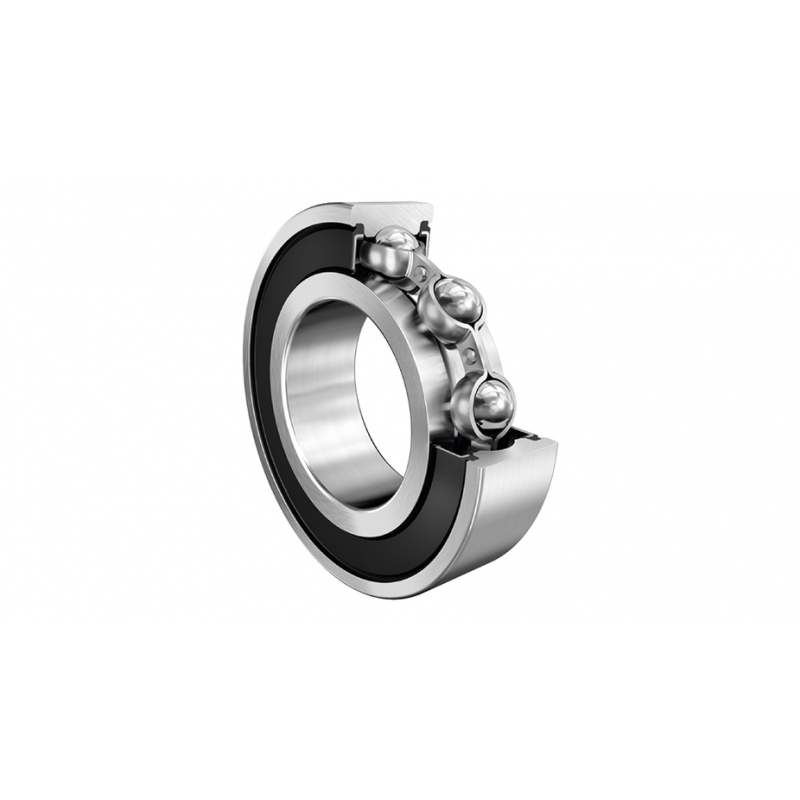

RODAMIENTO 6316-2RSR-C3

Referencia 307.4648

Condición: Nuevo producto

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor

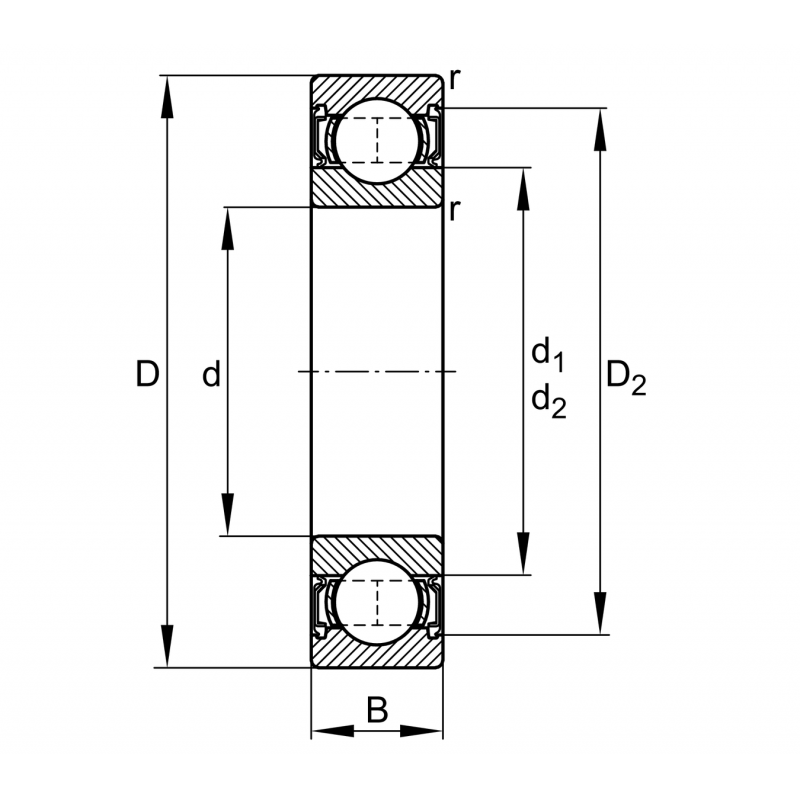

Medidas principales y datos de rendimiento
d	Diametro del agujero	80 mm
D	Diametro exterior	170 mm
B	Width	39 mm
C_r	Capacidad de carga dinamica, radial	131.000 N
C_0r	Capacidad de carga estatica, radial	87.000 N
C_ur	Limite de carga por fatiga, radial	5.400 N
n_G	Velocidad limite de rotacion	2.470 1/min
~m	Peso	3,79 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	92 mm
D_{a max}	Diametro maximo del resalte del alojamiento	158 mm
r_{a max}	Radio maximo de garganta	2,1 mm
Medidas
r_min	Cota de chaflan minima	2,1 mm
D₁	Diametro del resalte del anillo exterior	141,92 mm
D₂	Diametro del calibre del anillo exterior	145,48 mm
d₁	Diametro del resalte del anillo interior	108,2 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
T_max	Temperatura max. de funcionamiento	100 Â°C
Factores de calculo
f₀	Factor de calculo	13,3
