RODAMIENTO 4309-B-TVH

Referencia 307.1333

Condición: Nuevo producto

Rodamientos rÃÂgido a bolas de dol hileras.

2 Elemento Artículos

Disponible

Símbolo	Descripción	Valor

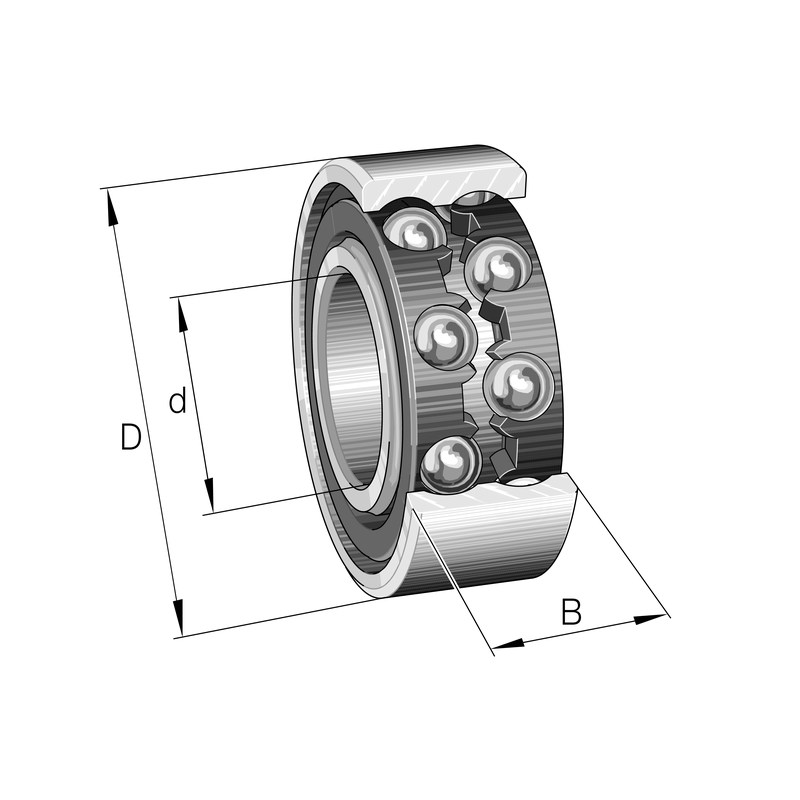

Medidas principales y datos de rendimiento
d	Diametro del agujero	45 mm
D	Diametro exterior	100 mm
B	Anchura	36 mm
C_r	Capacidad de carga dinamica, radial	75.000 N
C_0r	Capacidad de carga estatica, radial	60.000 N
C_ur	Limite de carga por fatiga, radial	3.700 N
n_G	Velocidad limite de rotacion	6.300 1/min
n_?r	Velocidad de referencia	5.300 1/min
~m	Peso	1,244 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	54 mm
D_{a max}	Diametro maximo del resalte del alojamiento	91 mm
r_{a max}	Radio maximo de garganta	1,5 mm

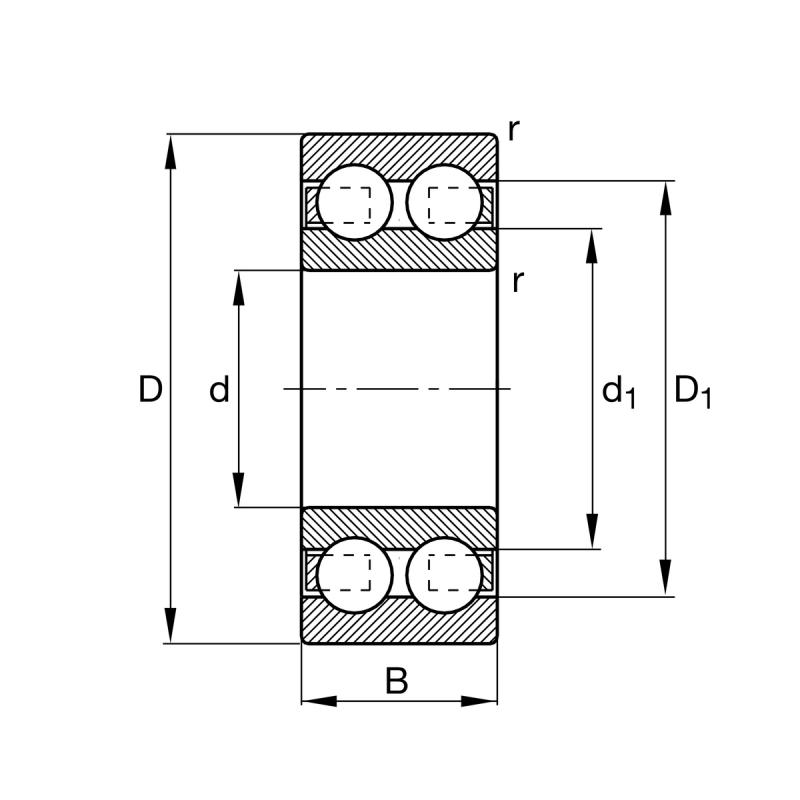

Medidas
r_min	Cota de chaflan minima	1,5 mm
D₁	Diametro del resalte del anillo exterior	86,84 mm
d₁	Diametro del resalte del anillo interior	66,7 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
T_max	Temperatura max. de funcionamiento	120 Â°C
Factores de calculo
f₀	Factor de calculo	13,9
