RODAMIENTO 2200-2RS-TVH

Referencia 307.1346

Condición: Nuevo producto

Rodamientos oscilantes de bolas con obturaciÃÂ³n de labio en ambos lados.

2 Elemento Artículos

Disponible

Símbolo	Descripción	Valor

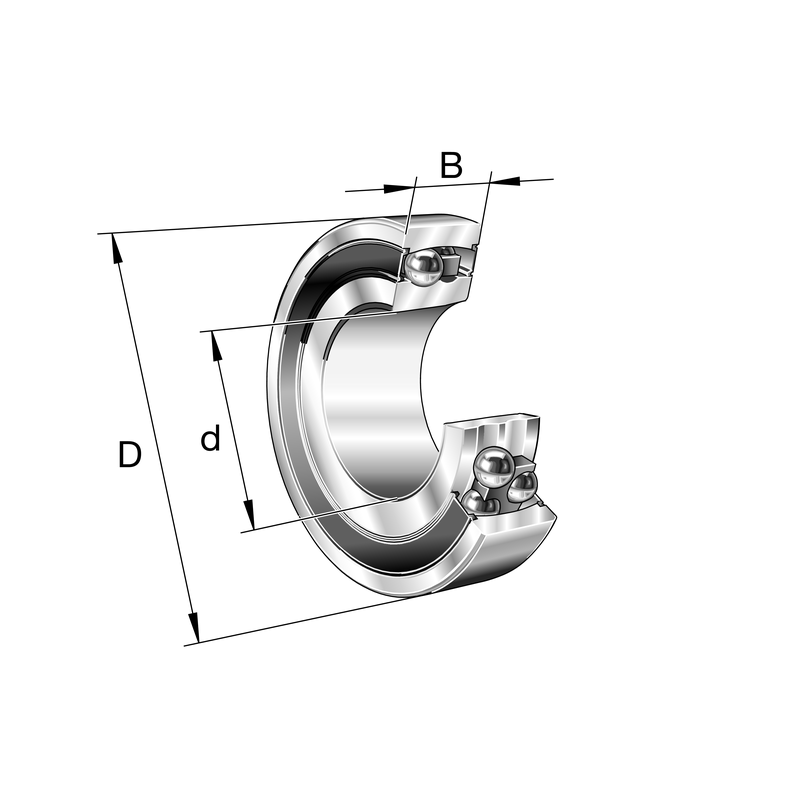

Medidas principales y datos de rendimiento
d	Diametro del agujero	10 mm
D	Diametro exterior	30 mm
B	Anchura	14 mm
C_r	Capacidad de carga dinamica, radial	5.700 N
C_0r	Capacidad de carga estatica, radial	1.190 N
C_ur	Limite de carga por fatiga, radial	76 N
n_G	Velocidad limite de rotacion	17.600 1/min
~m	Peso	48,2 g
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	14,2 mm
D_{a max}	Diametro maximo del resalte del alojamiento	25,8 mm
r_{a max}	Radio maximo de garganta	0,6 mm

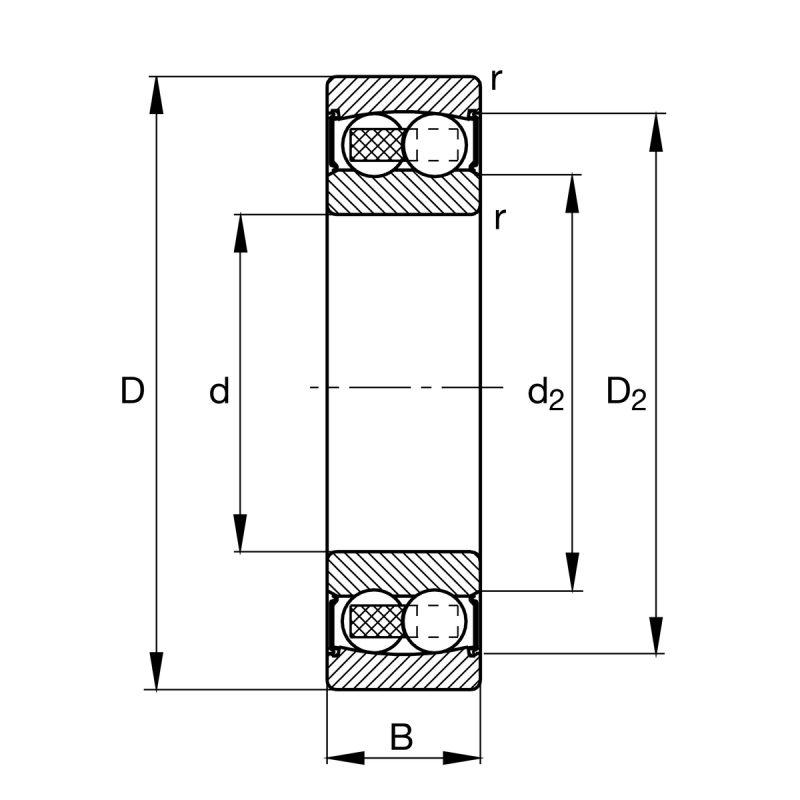

Medidas
r_min	Cota de chaflan minima	0,6 mm
D₁	Diametro del resalte del anillo exterior	23,081 mm
D₂	Diametro del calibre del anillo exterior	25,17 mm
d₁	Diametro del resalte del anillo interior	16,25 mm
d₂	Diametro del calibre del anillo interior	14,1 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
T_max	Temperatura max. de funcionamiento	100 Â°C
Factores de calculo
e
