RODAMIENTO 2203-2RS-TVH

Referencia 307.1349

Condición: Nuevo producto

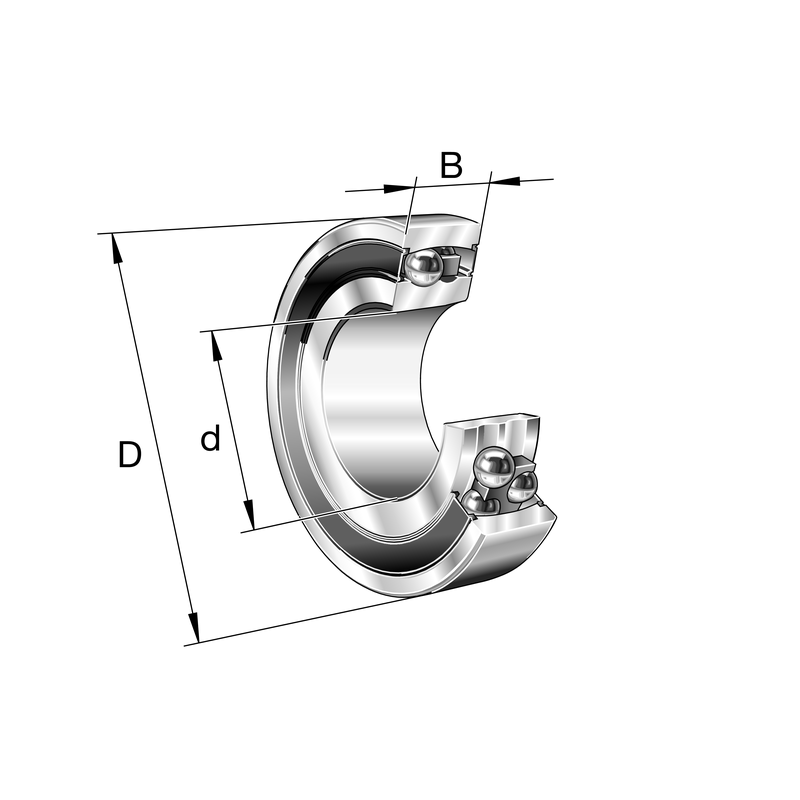

Rodamientos oscilantes de bolas con obturaciÃÂ³n de labio en ambos lados.

2 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	17 mm
D	Diametro exterior	40 mm
B	Anchura	16 mm
C_r	Capacidad de carga dinamica, radial	8.100 N
C_0r	Capacidad de carga estatica, radial	2.010 N
C_ur	Limite de carga por fatiga, radial	128 N
n_G	Velocidad limite de rotacion	12.100 1/min
~m	Peso	0,095 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	21,2 mm
D_{a max}	Diametro maximo del resalte del alojamiento	35,8 mm
r_{a max}	Radio maximo de garganta	0,6 mm

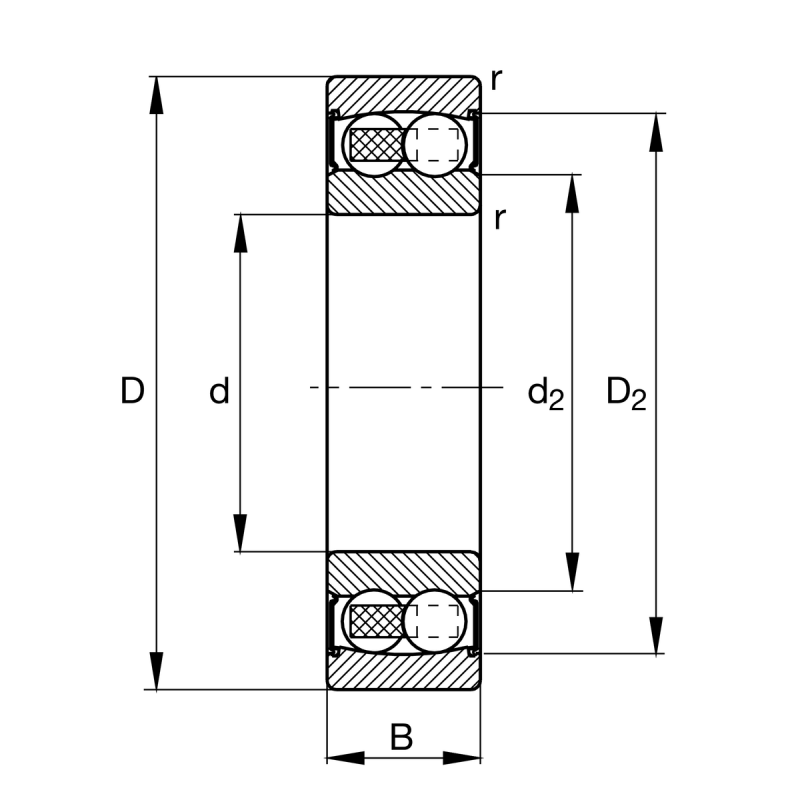

Medidas
r_min	Cota de chaflan minima	0,6 mm
D₁	Diametro del resalte del anillo exterior	32,04 mm
D₂	Diametro del calibre del anillo exterior	34,25 mm
d₁	Diametro del resalte del anillo interior	23,7 mm
d₂	Diametro del calibre del anillo interior	21,57 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
T_max	Temperatura max. de funcionamiento	100 Â°C
Factores de calculo
e
