RODAMIENTO 2204-2RS-TVH

Referencia 307.1350

Condición: Nuevo producto

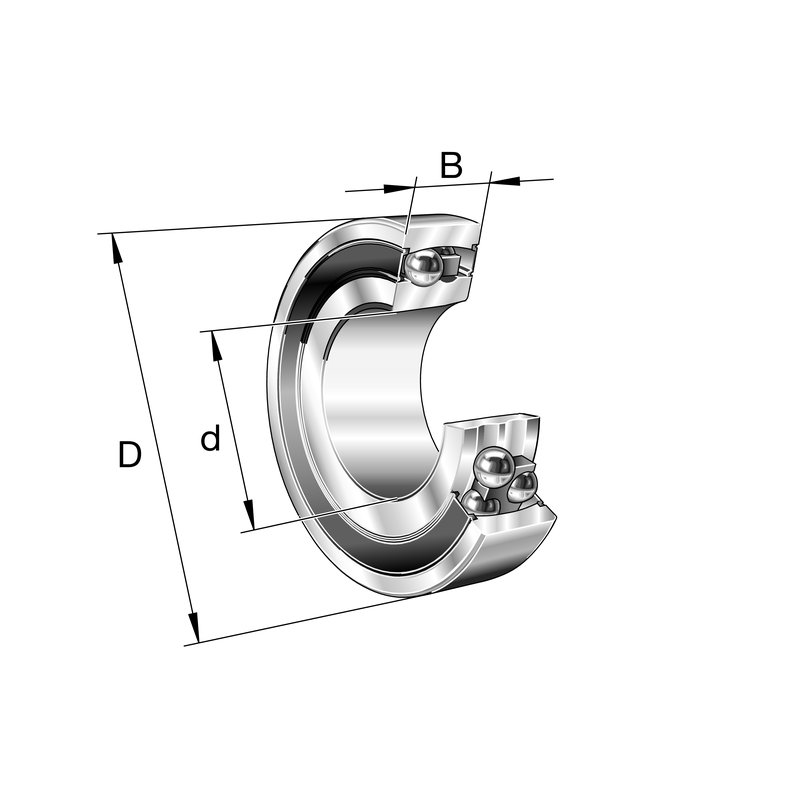

Rodamientos oscilantes de bolas con obturaciÃÂ³n de labio en ambos lados.

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento

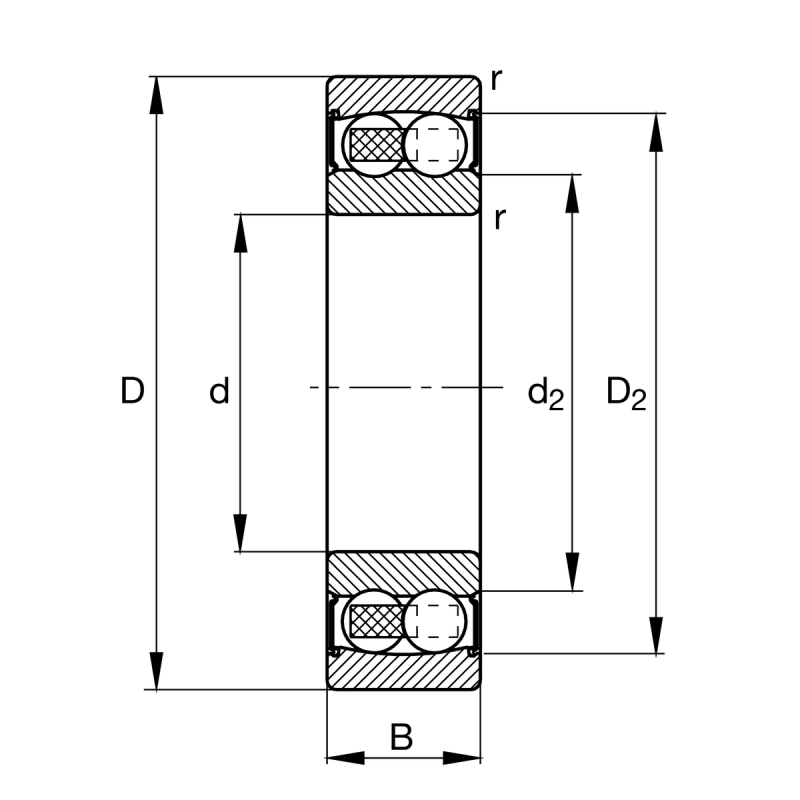

d	Diametro del agujero	20 mm
D	Diametro exterior	47 mm
B	Anchura	18 mm
C_r	Capacidad de carga dinamica, radial	10.100 N
C_0r	Capacidad de carga estatica, radial	2.600 N
C_ur	Limite de carga por fatiga, radial	166 N
n_G	Velocidad limite de rotacion	10.100 1/min
~m	Peso	0,145 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	25,6 mm
D_{a max}	Diametro maximo del resalte del alojamiento	41,4 mm
r_{a max}	Radio maximo de garganta	1 mm
Medidas
r_min	Cota de chaflan minima	1 mm
D₁	Diametro del resalte del anillo exterior	37,9 mm
D₂	Diametro del calibre del anillo exterior	40,96 mm
d₁	Diametro del resalte del anillo interior	28,45 mm
d₂	Diametro del calibre del anillo interior	25,76 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
T_max	Temperatura max. de funcionamiento	100 Â°C
Factores de calculo
e
