RODAMIENTO 2209-2RS-TVH

Referencia 307.1355

Condición: Nuevo producto

Rodamientos oscilantes de bolas con obturaciÃÂ³n de labio en ambos lados.

2 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento

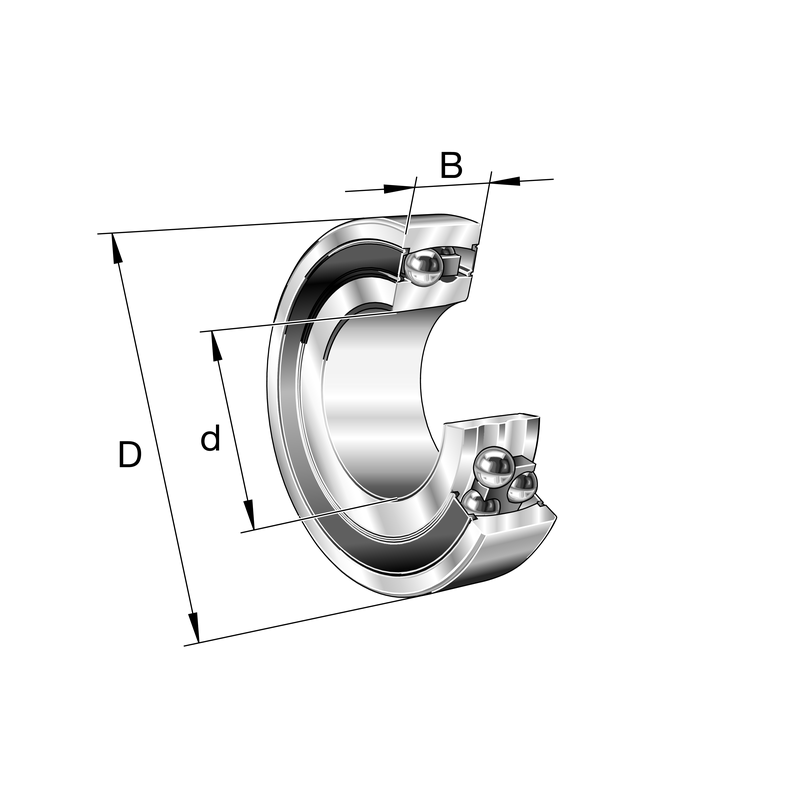

d	Diametro del agujero	45 mm
D	Diametro exterior	85 mm
B	Anchura	23 mm
C_r	Capacidad de carga dinamica, radial	22.000 N
C_0r	Capacidad de carga estatica, radial	7.300 N
C_ur	Limite de carga por fatiga, radial	465 N
n_G	Velocidad limite de rotacion	4.900 1/min
~m	Peso	0,527 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	52 mm
D_{a max}	Diametro maximo del resalte del alojamiento	78 mm
r_{a max}	Radio maximo de garganta	1 mm

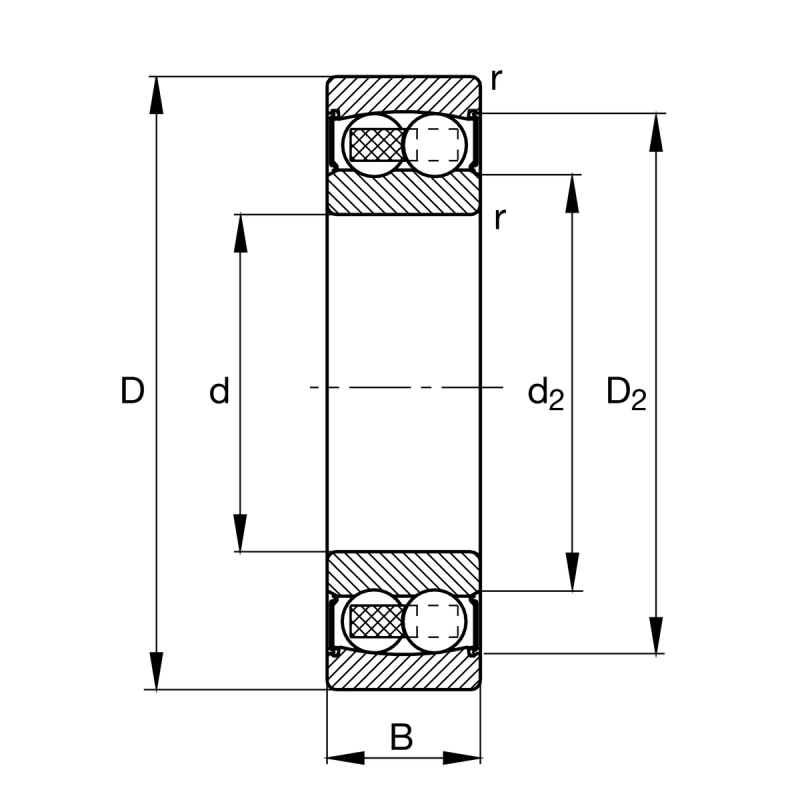

Medidas
r_min	Cota de chaflan minima	1,1 mm
D₁	Diametro del resalte del anillo exterior	72,259 mm
D₂	Diametro del calibre del anillo exterior	75,98 mm
d₁	Diametro del resalte del anillo interior	57,7 mm
d₂	Diametro del calibre del anillo interior	53,8 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
T_max	Temperatura max. de funcionamiento	100 Â°C
Factores de calculo
e
