RODAMIENTO 2304-2RS-TVH

Referencia 307.1359

Condición: Nuevo producto

Rodamientos oscilantes de bolas con obturaciÃÂ³n de labio en ambos lados.

3 Elemento Artículos

Disponible

sitpedido	Bajo Pedido

Símbolo	Descripción	Valor

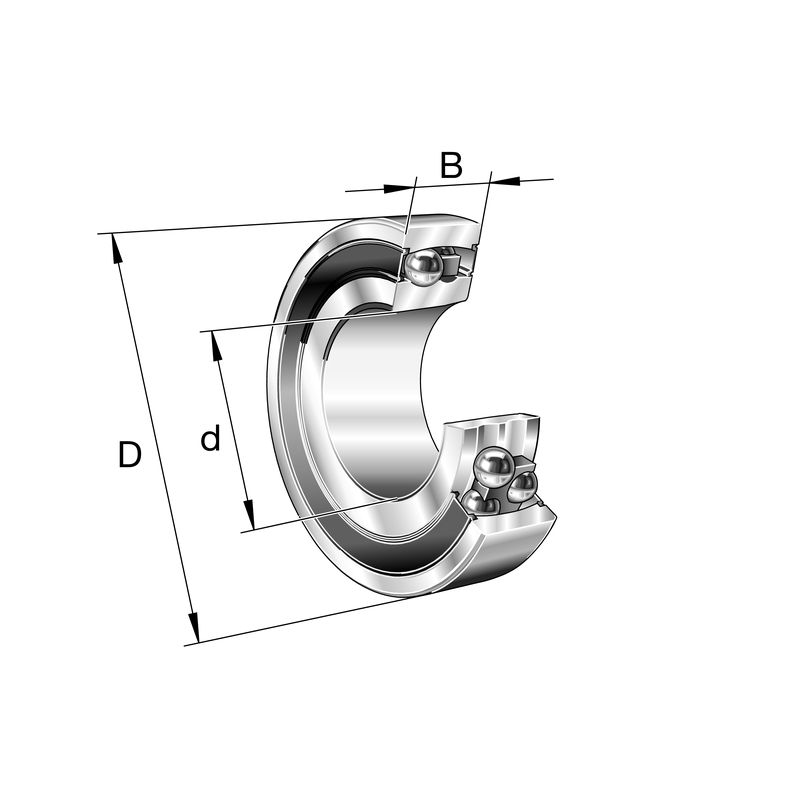

Medidas principales y datos de rendimiento
d	Diametro del agujero	20 mm
D	Diametro exterior	52 mm
B	Anchura	21 mm
C_r	Capacidad de carga dinamica, radial	12.700 N
C_0r	Capacidad de carga estatica, radial	3.350 N
C_ur	Limite de carga por fatiga, radial	212 N
n_G	Velocidad limite de rotacion	9.400 1/min
~m	Peso	0,212 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	27 mm
D_{a max}	Diametro maximo del resalte del alojamiento	45 mm
r_{a max}	Radio maximo de garganta	1 mm

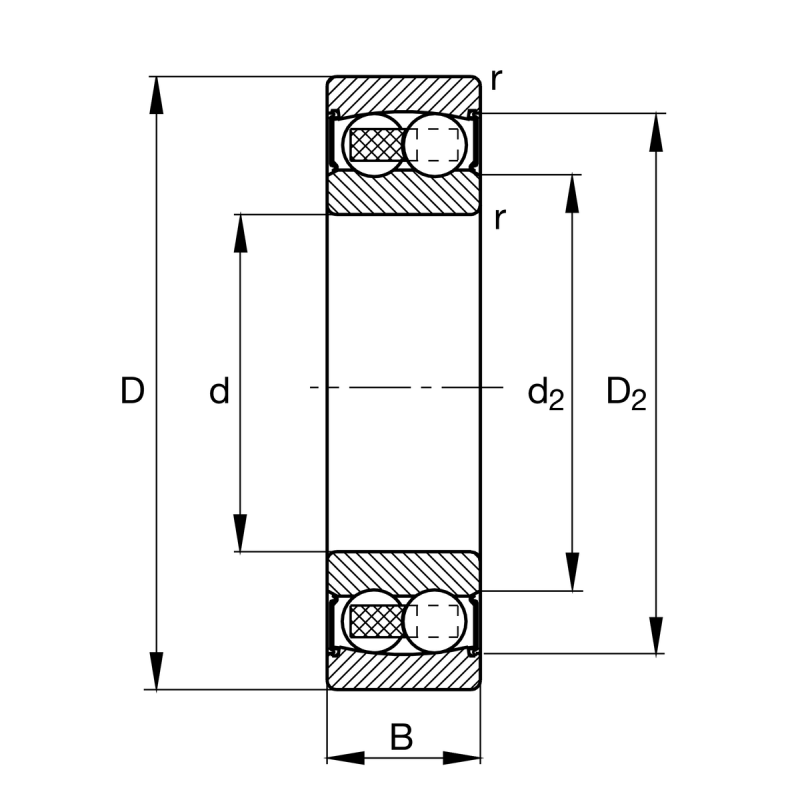

Medidas
r_min	Cota de chaflan minima	1,1 mm
D₁	Diametro del resalte del anillo exterior	41,59 mm
D₂	Diametro del calibre del anillo exterior	44,37 mm
d₁	Diametro del resalte del anillo interior	31,5 mm
d₂	Diametro del calibre del anillo interior	27,2 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
T_max	Temperatura max. de funcionamiento	100 Â°C
Factores de calculo
e
