RODAMIENTO 2206-K-2RS-TVH-C3

Referencia 307.1367

Condición: Nuevo producto

Rodamientos oscilantes de bolas con agujero cÃÂ³nico, conicidad 1:12, obturaciÃÂ³n de labio en ambos lados.

3 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento

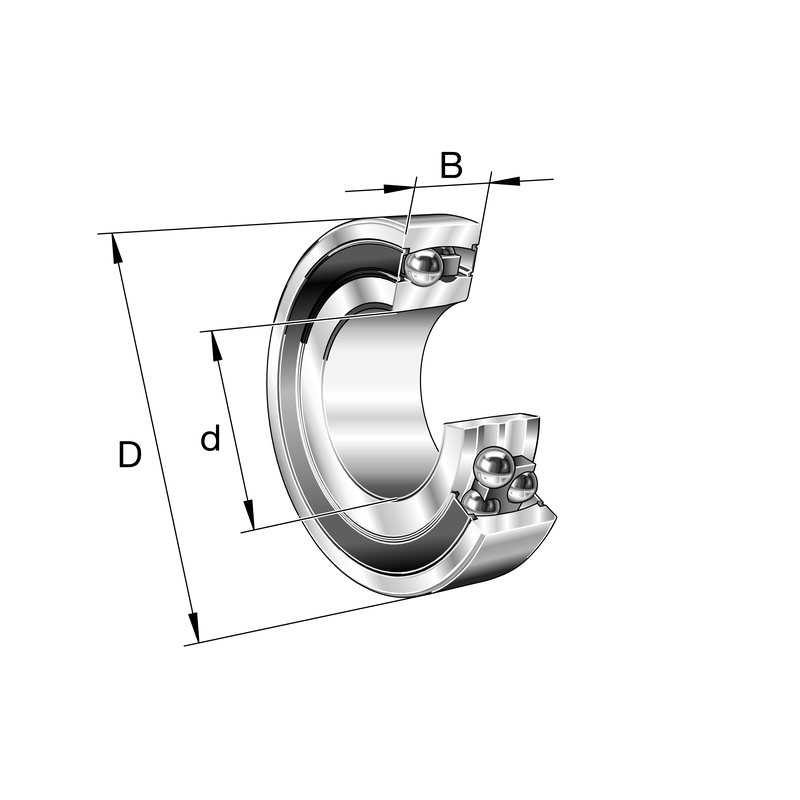

d	Diametro del agujero	30 mm
D	Diametro exterior	62 mm
B	Anchura	20 mm
C_r	Capacidad de carga dinamica, radial	15.900 N
C_0r	Capacidad de carga estatica, radial	4.650 N
C_ur	Limite de carga por fatiga, radial	295 N
n_G	Velocidad limite de rotacion	7.100 1/min
~m	Peso	0,26 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	35,6 mm
d_{a max}	Diametro maximo del resalte del eje	38 mm
D_{a max}	Diametro maximo del resalte del alojamiento	56,4 mm
d_{b min}	Diametro minimo de la cavidad del casquillo	33 mm
B_{a min}	Anchura minima de la cavidad del casquillo	5 mm
r_{a max}	Radio maximo de garganta	1 mm

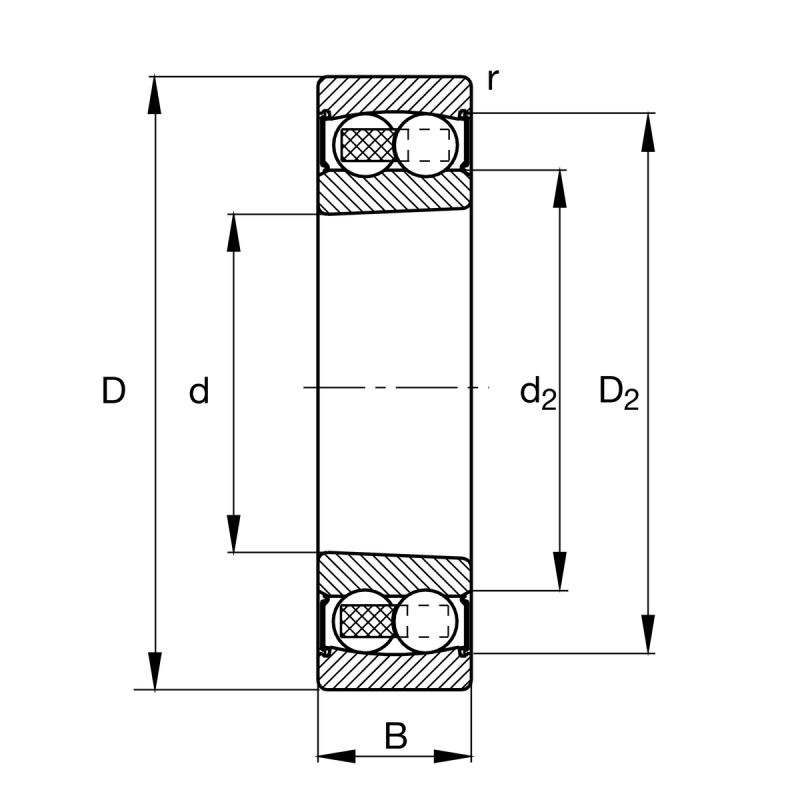

Medidas
r_min	Cota de chaflan minima	1 mm
D₁	Diametro del resalte del anillo exterior	51,56 mm
D₂	Diametro del calibre del anillo exterior	53,33 mm
d₁	Diametro del resalte del anillo interior	39,55 mm
d₂	Diametro del calibre del anillo interior	37,3 mm
