RODAMIENTO 2209-K-2RS-TVH-C3

Referencia 307.1370

Condición: Nuevo producto

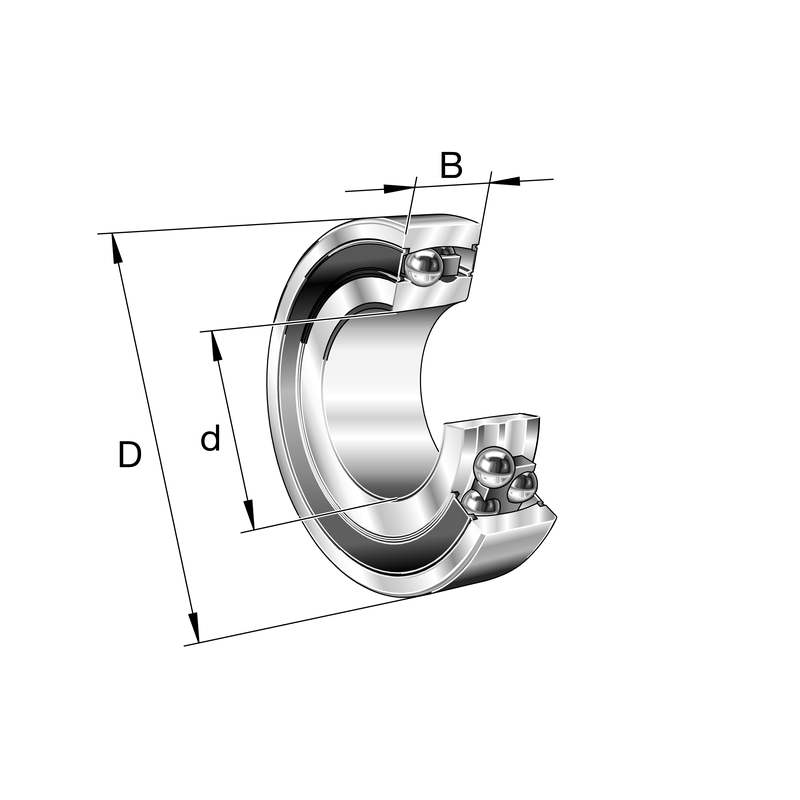

Rodamientos oscilantes de bolas con agujero cÃÂ³nico, conicidad 1:12, obturaciÃÂ³n de labio en ambos lados.

2 Elemento Artículos

Disponible

sitpedido	Bajo Pedido

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	45 mm
D	Diametro exterior	85 mm
B	Anchura	23 mm
C_r	Capacidad de carga dinamica, radial	22.000 N
C_0r	Capacidad de carga estatica, radial	7.300 N
C_ur	Limite de carga por fatiga, radial	465 N
n_G	Velocidad limite de rotacion	4.900 1/min
~m	Peso	0,527 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	52 mm
d_{a max}	Diametro maximo del resalte del eje	57 mm
D_{a max}	Diametro maximo del resalte del alojamiento	78 mm
d_{b min}	Diametro minimo de la cavidad del casquillo	50 mm
B_{a min}	Anchura minima de la cavidad del casquillo	7 mm
r_{a max}	Radio maximo de garganta	1 mm

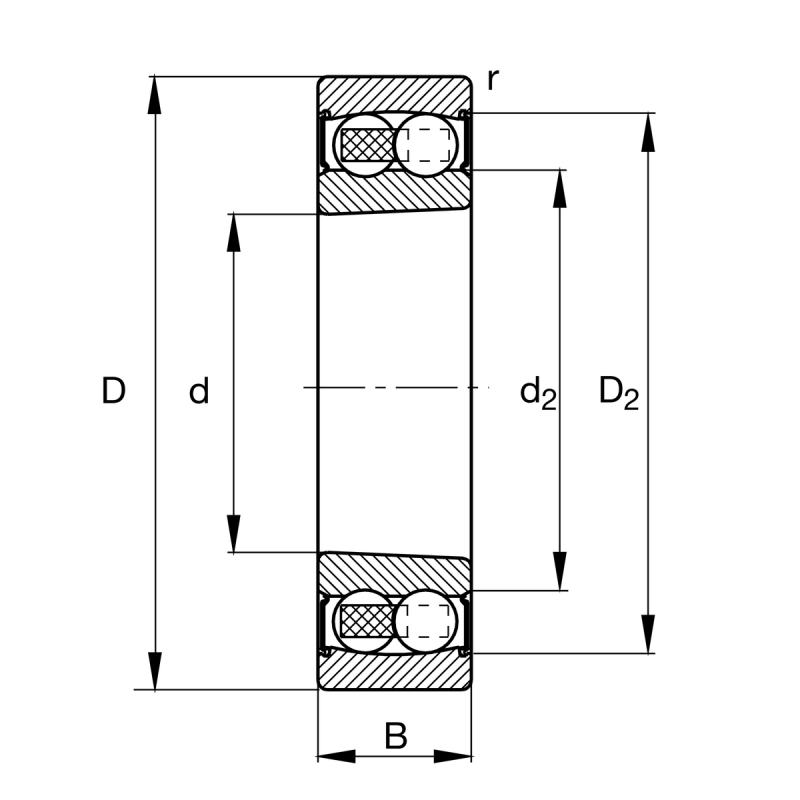

Medidas
r_min	Cota de chaflan minima	1,1 mm
D₁	Diametro del resalte del anillo exterior	72,259 mm
D₂	Diametro del calibre del anillo exterior	75,98 mm
d₁	Diametro del resalte del anillo interior	57,7 mm
d₂	Diametro del calibre del anillo interior	53,8 mm
