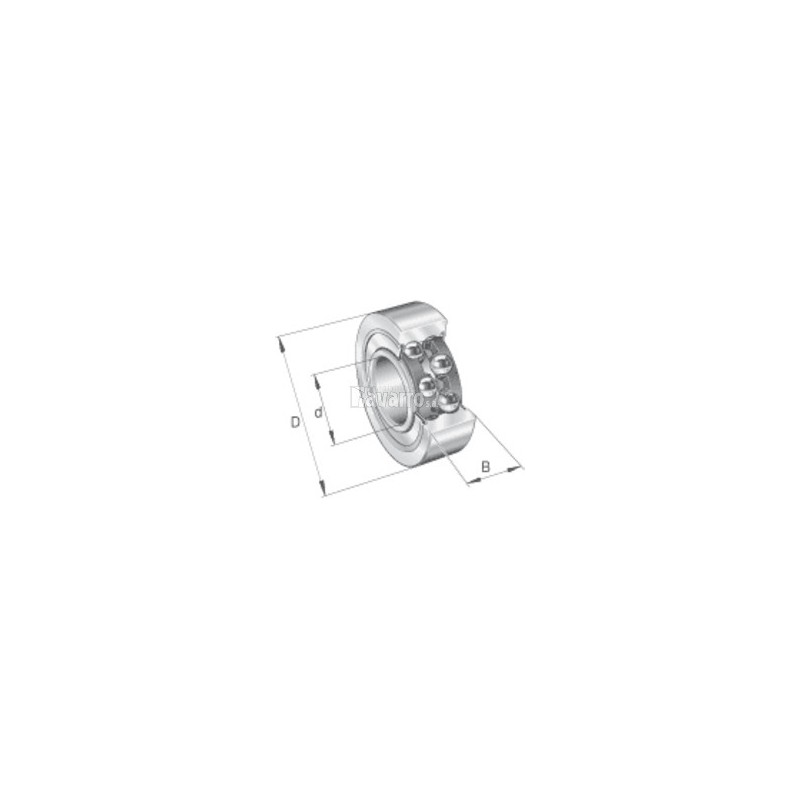

RODAMIENTO 3201-BB-2RSR-TVH

Referencia 307.1643

Condición: Nuevo producto

Rodamientos a bolas de contacto angular, de dos hileras, obturaciÃÂ³n de labio por ambos lados, ÃÂ¡ngulo de contacto a = 25ÃÂ°.

4 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	12 mm
D	Diametro exterior	32 mm
B	Width	15,9 mm
C_r	Capacidad de carga dinamica, radial	10.500 N
C_0r	Capacidad de carga estatica, radial	5.800 N
C_ur	Limite de carga por fatiga, radial	300 N
n_G	Velocidad limite de rotacion	15.000 1/min
~m	Peso	0,056 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	16,2 mm
D_{a max}	Diametro maximo del resalte del alojamiento	27,8 mm
r_{a max}	Radio maximo de garganta	0,6 mm

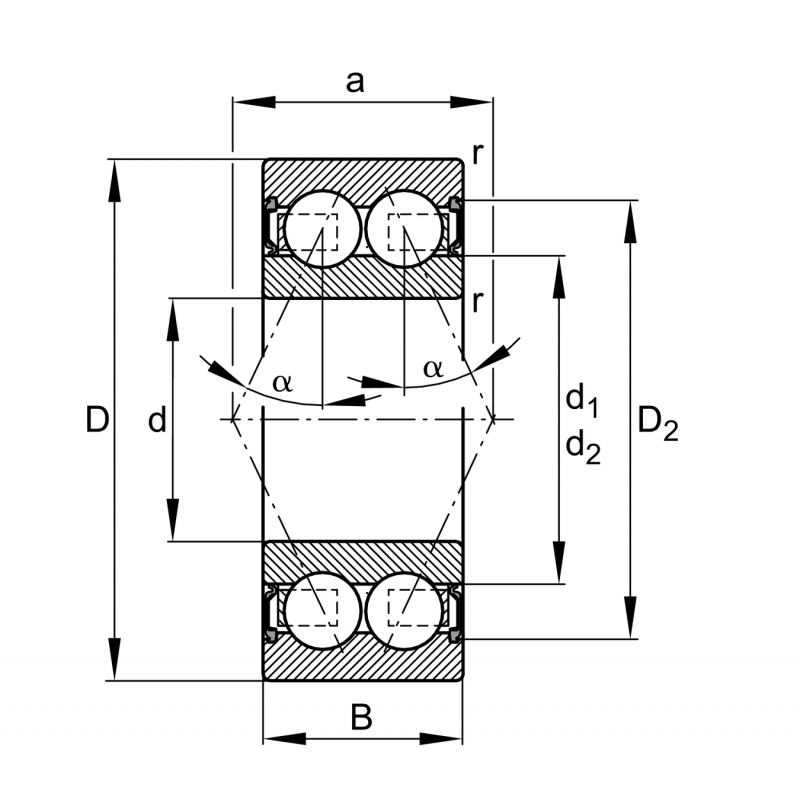

Medidas
r_min	Cota de chaflan minima	0,6 mm
D₁	Diametro del resalte del anillo exterior	25,99 mm
D₂	Caliber diameter outer ring	27,77 mm
d₁	Diametro del resalte del anillo interior	17,8 mm
d₂	Diametro del calibre del anillo interior	17,2 mm
a	Distancia entre los vertices de los conos de presion	16,5 mm
a	angulo de contacto	25 Â°
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
