RODAMIENTO 3202-BD-XL-TVH

Referencia 307.1644

Condición: Nuevo producto

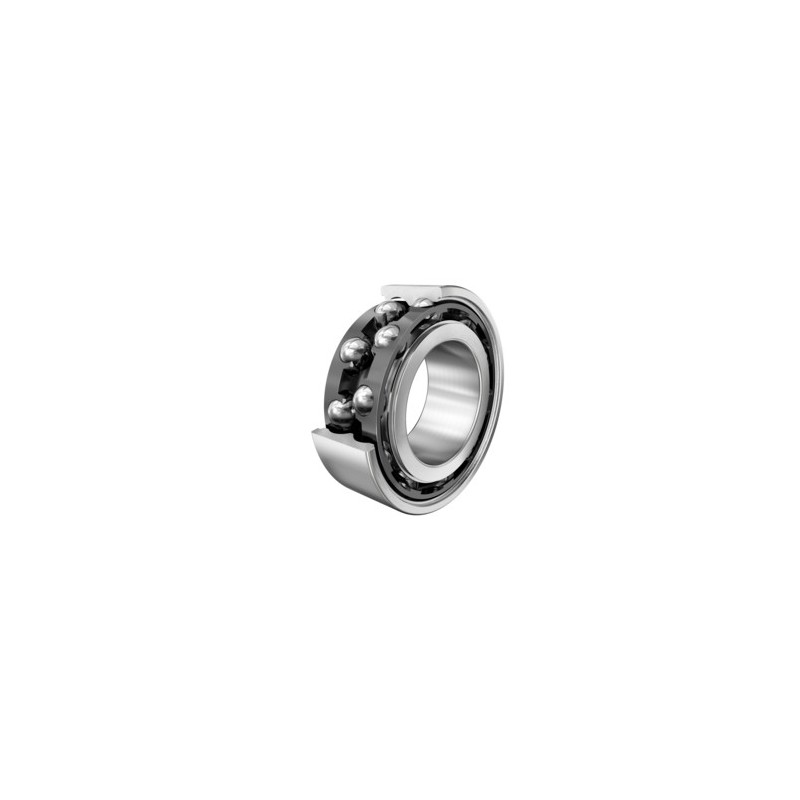

Rodamientos a bolas de contacto angular, de dos hileras, ÃÂ¡ngulo de contacto a = 30ÃÂ°.

Bajo Pedido (Consulte plazo de disponibilidad)

sitpedido	Bajo Pedido

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	15 mm
D	Diametro exterior	35 mm
B	Width	15,9 mm
C_r	Capacidad de carga dinamica, radial	12.600 N
C_0r	Capacidad de carga estatica, radial	7.400 N
C_ur	Limite de carga por fatiga, radial	520 N
n_G	Velocidad limite de rotacion	22.300 1/min
n_?r	Velocidad de referencia	18.500 1/min
~m	Peso	0,062 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	19,2 mm
D_{a max}	Diametro maximo del resalte del alojamiento	30,8 mm
r_{a max}	Radio maximo de garganta	0,6 mm
Medidas
r_min	Cota de chaflan minima	0,6 mm
D₁	Diametro del resalte del anillo exterior	29,35 mm
D₂	Caliber diameter outer ring	31,13 mm
d₁	Diametro del resalte del anillo interior	22,2 mm
d₂	Diametro del calibre del anillo interior	20,96 mm
a	Distancia entre los vertices de los conos de presion	20,7 mm
a	angulo de contacto	30 Â°
Rango de temperatura
