RODAMIENTO 3203-BD-XL-2HRS-TVH

Referencia 307.1647

Condición: Nuevo producto

Rodamientos a bolas de contacto angular, de dos hileras, obturaciÃÂ³n de labio por ambos lados, ÃÂ¡ngulo de contacto a = 30ÃÂ°.

5 Elemento Artículos

Disponible

Símbolo	Descripción	Valor

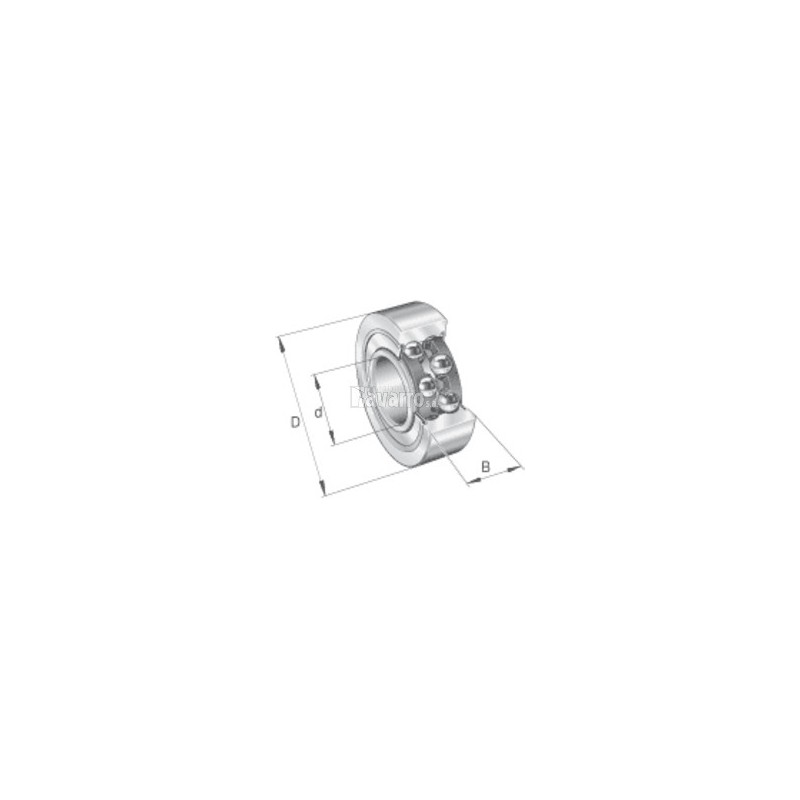

Medidas principales y datos de rendimiento
d	Diametro del agujero	17 mm
D	Diametro exterior	40 mm
B	Width	17,5 mm
C_r	Capacidad de carga dinamica, radial	15.500 N
C_0r	Capacidad de carga estatica, radial	9.500 N
C_ur	Limite de carga por fatiga, radial	660 N
n_G	Velocidad limite de rotacion	14.600 1/min
~m	Peso	0,094 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	21,2 mm
D_{a max}	Diametro maximo del resalte del alojamiento	35,8 mm
r_{a max}	Radio maximo de garganta	0,6 mm
Medidas
r_min	Cota de chaflan minima	0,6 mm
D₁	Diametro del resalte del anillo exterior	33,94 mm
D₂	Caliber diameter outer ring	36,09 mm
d₁	Diametro del resalte del anillo interior	25,8 mm
d₂	Diametro del calibre del anillo interior	24,43 mm
a	Distancia entre los vertices de los conos de presion	23,5 mm
a	angulo de contacto	30 Â°
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
