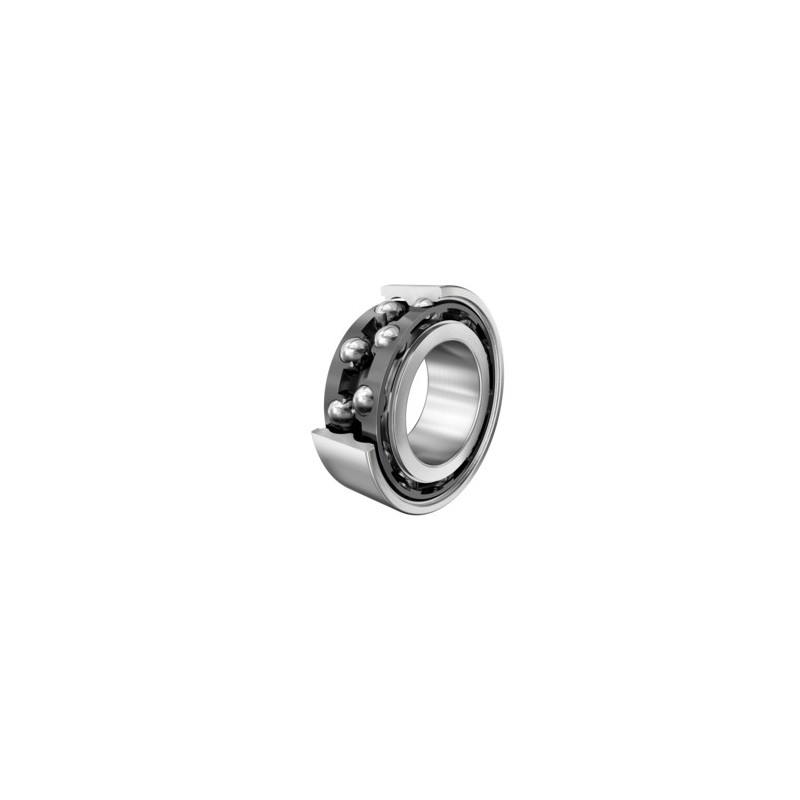

RODAMIENTO 3204-BD-XL-TVH

Referencia 307.1648

Condición: Nuevo producto

Rodamientos a bolas de contacto angular, de dos hileras, ÃÂ¡ngulo de contacto a = 30ÃÂ°.

Bajo Pedido (Consulte plazo de disponibilidad)

sitpedido	Bajo Pedido

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	20 mm
D	Diametro exterior	47 mm
B	Width	20,6 mm
C_r	Capacidad de carga dinamica, radial	20.600 N
C_0r	Capacidad de carga estatica, radial	12.900 N
C_ur	Limite de carga por fatiga, radial	900 N
n_G	Velocidad limite de rotacion	16.100 1/min
n_?r	Velocidad de referencia	14.700 1/min
~m	Peso	0,146 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	25,6 mm
D_{a max}	Diametro maximo del resalte del alojamiento	41,4 mm
r_{a max}	Radio maximo de garganta	1 mm
Medidas
r_min	Cota de chaflan minima	1 mm
D₁	Diametro del resalte del anillo exterior	40,1 mm
D₂	Caliber diameter outer ring	42,23 mm
d₁	Diametro del resalte del anillo interior	30,8 mm
d₂	Diametro del calibre del anillo interior	29,22 mm
a	Distancia entre los vertices de los conos de presion	27,9 mm
a	angulo de contacto	30 Â°
Rango de temperatura
