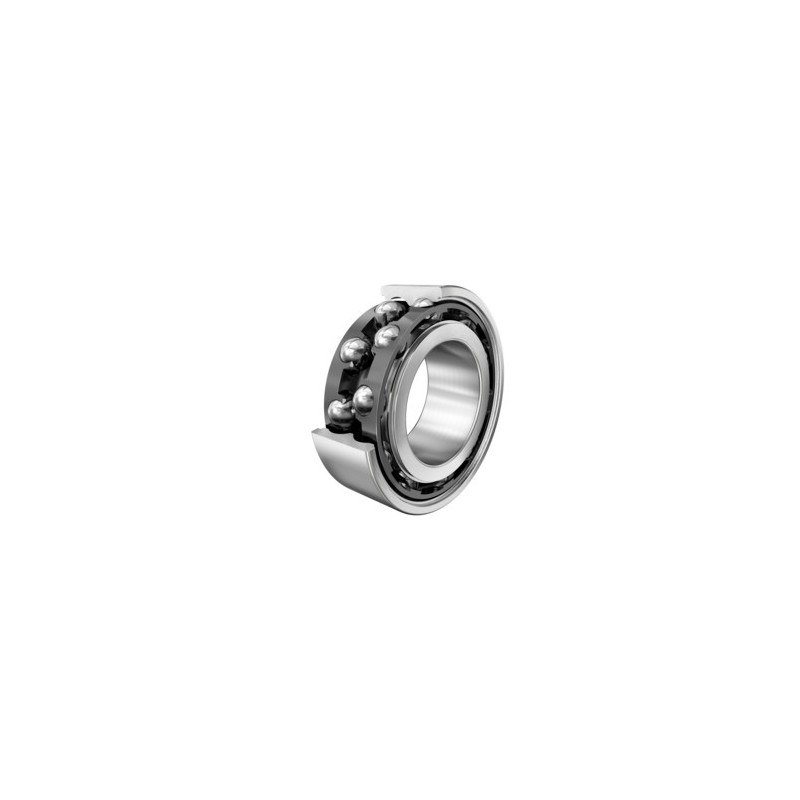

RODAMIENTO 3207-BD-XL-TVH

Referencia 307.1654

Condición: Nuevo producto

Rodamientos a bolas de contacto angular, de dos hileras, ÃÂ¡ngulo de contacto a = 30ÃÂ°.

3 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	35 mm
D	Diametro exterior	72 mm
B	Width	27 mm
C_r	Capacidad de carga dinamica, radial	41.000 N
C_0r	Capacidad de carga estatica, radial	30.000 N
C_ur	Limite de carga por fatiga, radial	2.090 N
n_G	Velocidad limite de rotacion	10.100 1/min
n_?r	Velocidad de referencia	9.900 1/min
~m	Peso	0,43 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	42 mm
D_{a max}	Diametro maximo del resalte del alojamiento	65 mm
r_{a max}	Radio maximo de garganta	1 mm
Medidas
r_min	Cota de chaflan minima	1,1 mm
D₁	Diametro del resalte del anillo exterior	62,4 mm
D₂	Caliber diameter outer ring	65,39 mm
d₁	Diametro del resalte del anillo interior	49,1 mm
d₂	Diametro del calibre del anillo interior	46,93 mm
a	Distancia entre los vertices de los conos de presion	42,5 mm
a	angulo de contacto	30 Â°
Rango de temperatura
