RODAMIENTO 3209-BD-XL-2HRS-TVH

Referencia 307.1659

Condición: Nuevo producto

Rodamientos a bolas de contacto angular, de dos hileras, obturaciÃÂ³n de labio por ambos lados, ÃÂ¡ngulo de contacto a = 30ÃÂ°.

Bajo Pedido (Consulte plazo de disponibilidad)

sitpedido	Bajo Pedido

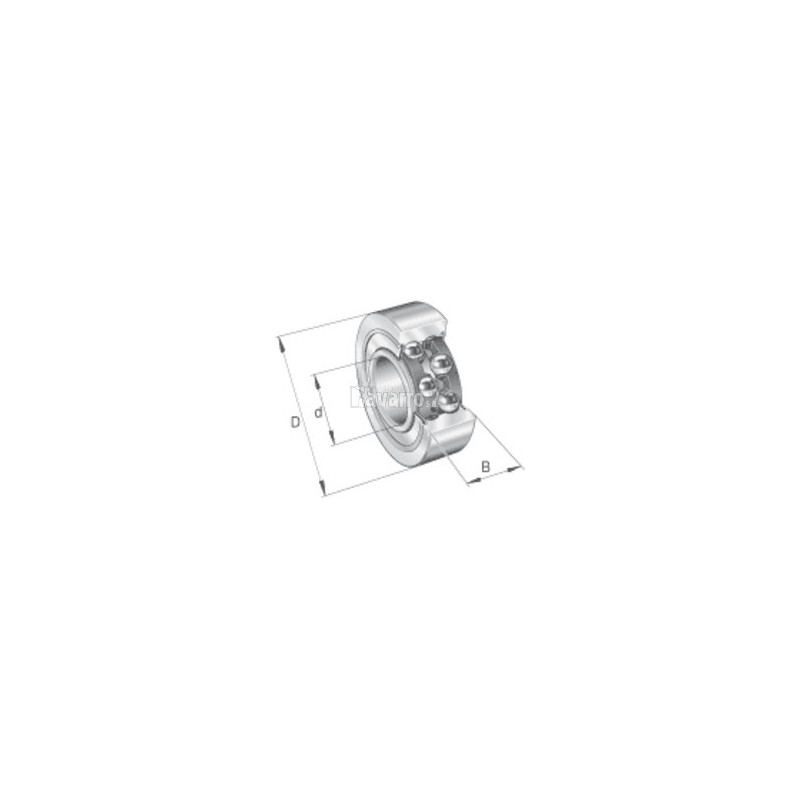

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	45 mm
D	Diametro exterior	85 mm
B	Width	30,2 mm
C_r	Capacidad de carga dinamica, radial	50.000 N
C_0r	Capacidad de carga estatica, radial	39.000 N
C_ur	Limite de carga por fatiga, radial	2.700 N
n_G	Velocidad limite de rotacion	6.300 1/min
~m	Peso	0,627 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	52 mm
D_{a max}	Diametro maximo del resalte del alojamiento	78 mm
r_{a max}	Radio maximo de garganta	1 mm
Medidas
r_min	Cota de chaflan minima	1,1 mm
D₁	Diametro del resalte del anillo exterior	75,1 mm
D₂	Caliber diameter outer ring	78,09 mm
d₁	Diametro del resalte del anillo interior	59,9 mm
d₂	Diametro del calibre del anillo interior	57,73 mm
a	Distancia entre los vertices de los conos de presion	50,3 mm
a	angulo de contacto	30 Â°
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
