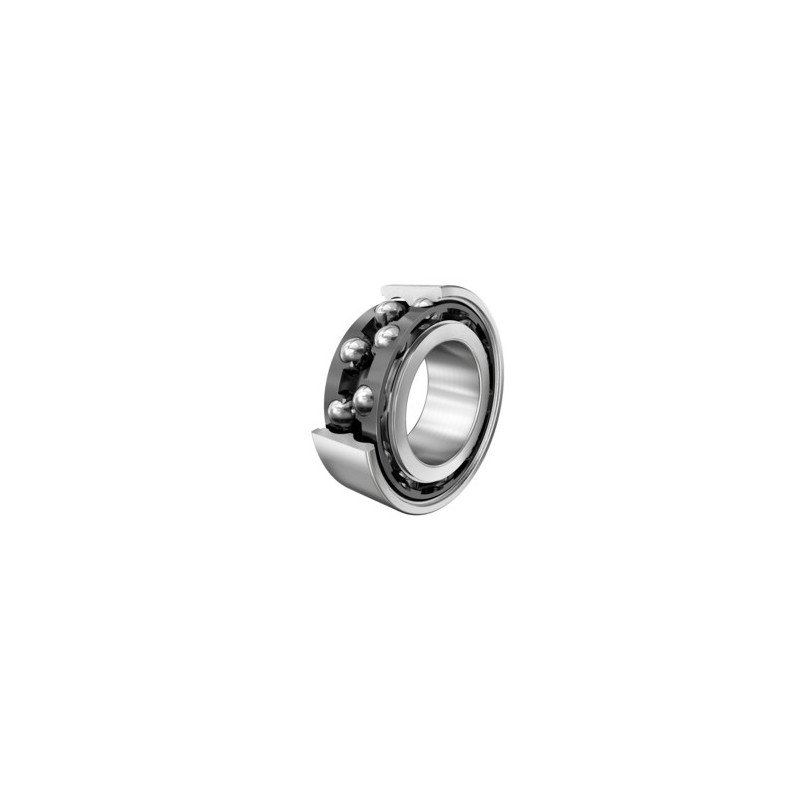

RODAMIENTO 3303-BD-XL-TVH

Referencia 307.1678

Condición: Nuevo producto

Rodamientos a bolas de contacto angular, de dos hileras, ÃÂ¡ngulo de contacto a = 30ÃÂ°.

3 Elemento Artículos

Disponible

sitpedido	Bajo Pedido

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	17 mm
D	Diametro exterior	47 mm
B	Width	22,2 mm
C_r	Capacidad de carga dinamica, radial	22.500 N
C_0r	Capacidad de carga estatica, radial	13.100 N
C_ur	Limite de carga por fatiga, radial	910 N
n_G	Velocidad limite de rotacion	16.600 1/min
n_?r	Velocidad de referencia	12.600 1/min
~m	Peso	0,171 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	22,6 mm
D_{a max}	Diametro maximo del resalte del alojamiento	41,4 mm
r_{a max}	Radio maximo de garganta	1 mm
Medidas
r_min	Cota de chaflan minima	1 mm
D₁	Diametro del resalte del anillo exterior	38,97 mm
D₂	Caliber diameter outer ring	41,13 mm
d₁	Diametro del resalte del anillo interior	28,52 mm
d₂	Diametro del calibre del anillo interior	27,14 mm
a	Distancia entre los vertices de los conos de presion	27,5 mm
a	angulo de contacto	30 Â°
Rango de temperatura
