RODAMIENTO 3304-BD-XL-2HRS-TVH

Referencia 307.1681

Condición: Nuevo producto

Rodamientos a bolas de contacto angular, de dos hileras, obturaciÃÂ³n de labio por ambos lados, ÃÂ¡ngulo de contacto a = 30ÃÂ°.

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento

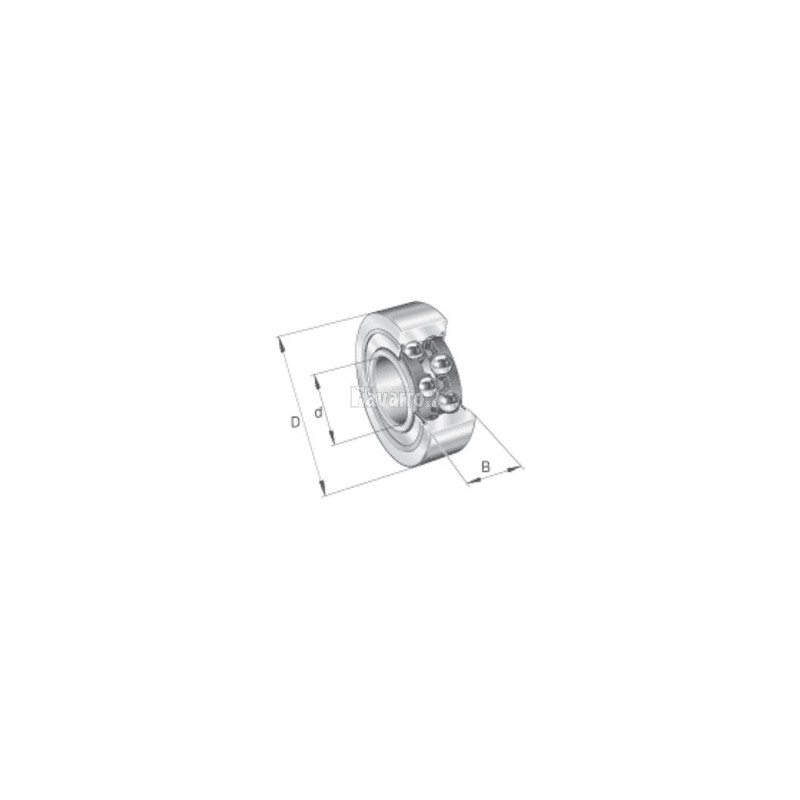

d	Diametro del agujero	20 mm
D	Diametro exterior	52 mm
B	Width	22,2 mm
C_r	Capacidad de carga dinamica, radial	24.600 N
C_0r	Capacidad de carga estatica, radial	15.900 N
C_ur	Limite de carga por fatiga, radial	1.100 N
n_G	Velocidad limite de rotacion	11.000 1/min
~m	Peso	0,21 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	27 mm
D_{a max}	Diametro maximo del resalte del alojamiento	45 mm
r_{a max}	Radio maximo de garganta	1 mm
Medidas
r_min	Cota de chaflan minima	1,1 mm
D₁	Diametro del resalte del anillo exterior	43,98 mm
D₂	Caliber diameter outer ring	46,14 mm
d₁	Diametro del resalte del anillo interior	33,52 mm
d₂	Diametro del calibre del anillo interior	31,94 mm
a	Distancia entre los vertices de los conos de presion	30,4 mm
a	angulo de contacto	30 Â°
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
