RODAMIENTO 3306-BD-XL-2HRS-TVH

Referencia 307.1685

Condición: Nuevo producto

Rodamientos a bolas de contacto angular, de dos hileras, obturaciÃÂ³n de labio por ambos lados, ÃÂ¡ngulo de contacto a = 30ÃÂ°.

2 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento

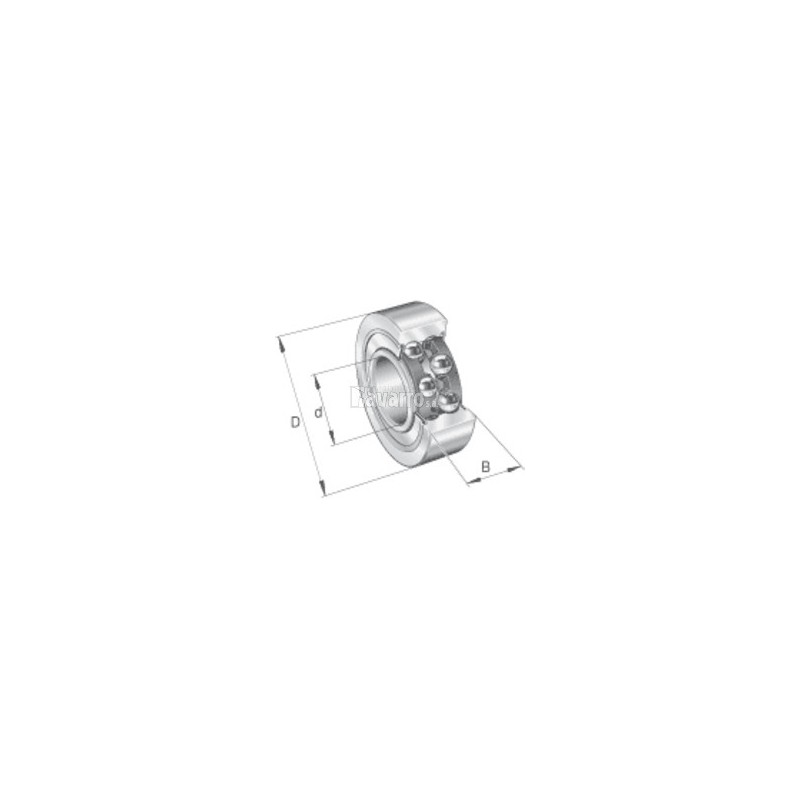

d	Diametro del agujero	30 mm
D	Diametro exterior	72 mm
B	Width	30,2 mm
C_r	Capacidad de carga dinamica, radial	43.000 N
C_0r	Capacidad de carga estatica, radial	29.500 N
C_ur	Limite de carga por fatiga, radial	2.050 N
n_G	Velocidad limite de rotacion	7.800 1/min
~m	Peso	0,55 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	37 mm
D_{a max}	Diametro maximo del resalte del alojamiento	65 mm
r_{a max}	Radio maximo de garganta	1 mm
Medidas
r_min	Cota de chaflan minima	1,1 mm
D₁	Diametro del resalte del anillo exterior	60,47 mm
D₂	Caliber diameter outer ring	63,46 mm
d₁	Diametro del resalte del anillo interior	46,25 mm
d₂	Diametro del calibre del anillo interior	44,35 mm
a	Distancia entre los vertices de los conos de presion	41,9 mm
a	angulo de contacto	30 Â°
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
