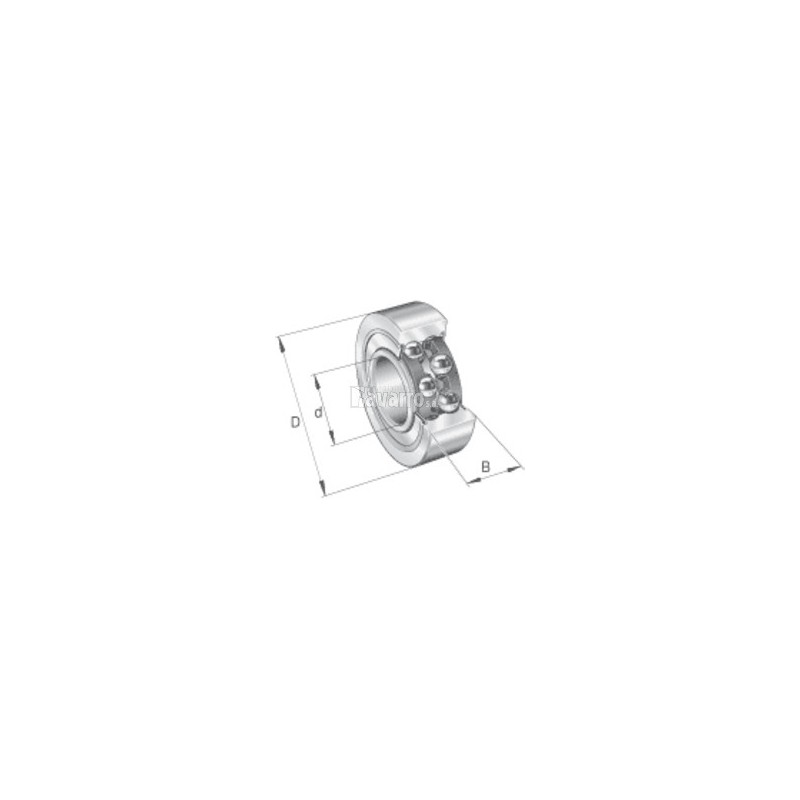

RODAMIENTO 3307-BD-XL-2HRS-TVH

Referencia 307.1687

Condición: Nuevo producto

Rodamientos a bolas de contacto angular, de dos hileras, obturaciÃÂ³n de labio por ambos lados, ÃÂ¡ngulo de contacto a = 30ÃÂ°.

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	35 mm
D	Diametro exterior	80 mm
B	Width	34,9 mm
C_r	Capacidad de carga dinamica, radial	55.000 N
C_0r	Capacidad de carga estatica, radial	36.500 N
C_ur	Limite de carga por fatiga, radial	2.550 N
n_G	Velocidad limite de rotacion	6.800 1/min
~m	Peso	0,72 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	44 mm
D_{a max}	Diametro maximo del resalte del alojamiento	71 mm
r_{a max}	Radio maximo de garganta	1,5 mm
Medidas
r_min	Cota de chaflan minima	1,5 mm
D₁	Diametro del resalte del anillo exterior	68,92 mm
D₂	Caliber diameter outer ring	71,91 mm
d₁	Diametro del resalte del anillo interior	51,8 mm
d₂	Diametro del calibre del anillo interior	49,63 mm
a	Distancia entre los vertices de los conos de presion	48 mm
a	angulo de contacto	30 Â°
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-20 Â°C
