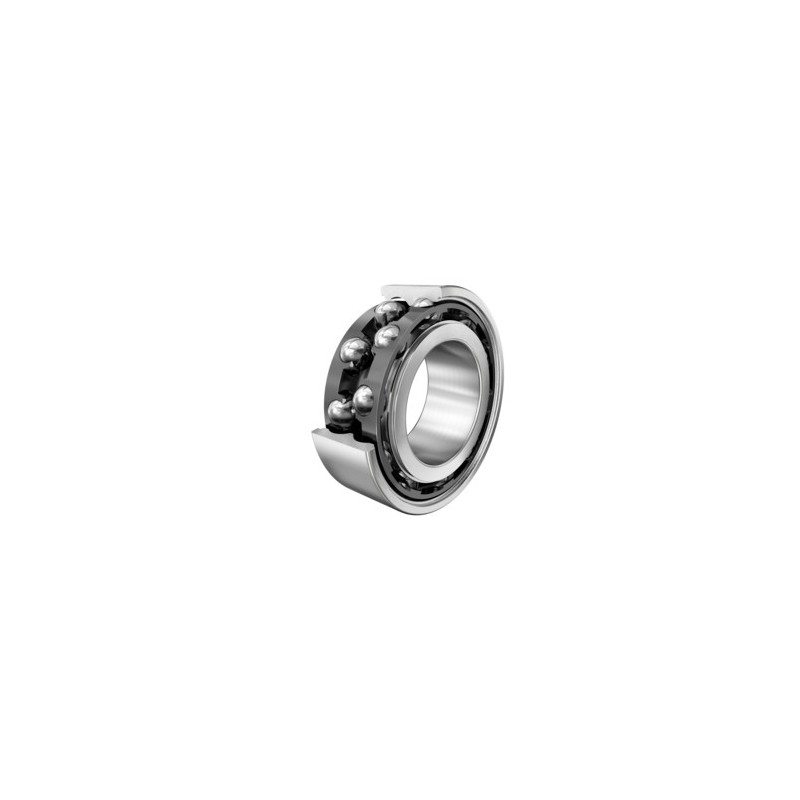

RODAMIENTO 3309-BD-XL-TVH

Referencia 307.1690

Condición: Nuevo producto

Rodamientos a bolas de contacto angular, de dos hileras, ÃÂ¡ngulo de contacto a = 30ÃÂ°.

1 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento
d	Diametro del agujero	45 mm
D	Diametro exterior	100 mm
B	Width	39,7 mm
C_r	Capacidad de carga dinamica, radial	72.000 N
C_0r	Capacidad de carga estatica, radial	54.000 N
C_ur	Limite de carga por fatiga, radial	3.700 N
n_G	Velocidad limite de rotacion	7.300 1/min
n_?r	Velocidad de referencia	6.700 1/min
~m	Peso	1,31 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	54 mm
D_{a max}	Diametro maximo del resalte del alojamiento	91 mm
r_{a max}	Radio maximo de garganta	1,5 mm
Medidas
r_min	Cota de chaflan minima	1,5 mm
D₁	Diametro del resalte del anillo exterior	84,39 mm
d₁	Diametro del resalte del anillo interior	65,45 mm
a	Distancia entre los vertices de los conos de presion	57,8 mm
a	angulo de contacto	30 Â°
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-30 Â°C
T_max	Temperatura max. de funcionamiento	120 Â°C
