RODAMIENTO 6309

Referencia 307.1923

Condición: Nuevo producto

Rodamiento rÃÂgido a bolas, medidas principales segÃÂºn DIN 625-1.

3 Elemento Artículos

Disponible

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento

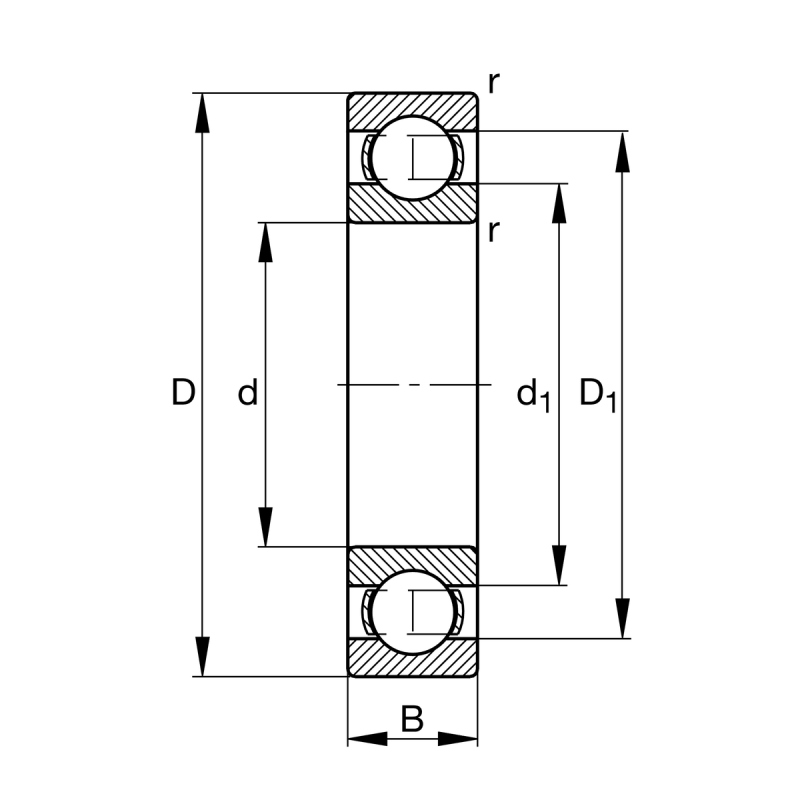

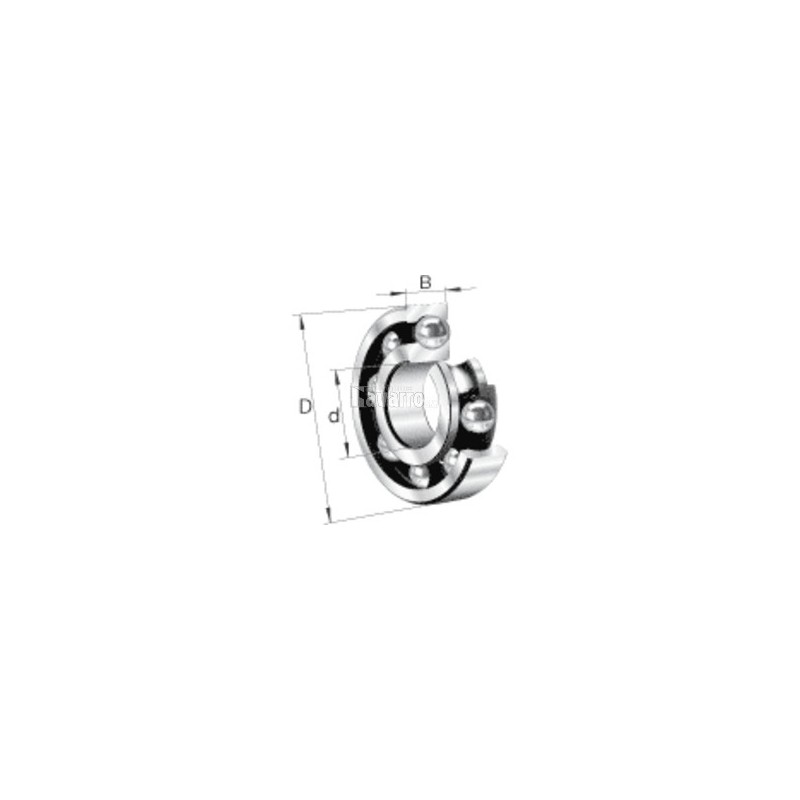

d	Diametro del agujero	45 mm
D	Diametro exterior	100 mm
B	Width	25 mm
C_r	Capacidad de carga dinamica, radial	56.000 N
C_0r	Capacidad de carga estatica, radial	31.500 N
C_ur	Limite de carga por fatiga, radial	2.240 N
n_G	Velocidad limite de rotacion	9.500 1/min
n_?r	Velocidad de referencia	8.200 1/min
~m	Peso	0,814 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	54 mm
D_{a max}	Diametro maximo del resalte del alojamiento	91 mm
r_{a max}	Radio maximo de garganta	1,5 mm
Medidas
r_min	Cota de chaflan minima	1,5 mm
D₁	Diametro del resalte del anillo exterior	83,3 mm
D₂	Diametro del calibre del anillo exterior	85,64 mm
d₁	Diametro del resalte del anillo interior	62,26 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-30 Â°C
T_max	Temperatura max. de funcionamiento	150 Â°C
Factores de calculo
f₀
