RODAMIENTO 6224

Referencia 307.2018

Condición: Nuevo producto

Rodamiento rÃÂgido a bolas, medidas principales segÃÂºn DIN 625-1.

1 Elemento Artículos

Disponible

sitpedido	Bajo Pedido

Símbolo	Descripción	Valor
Medidas principales y datos de rendimiento

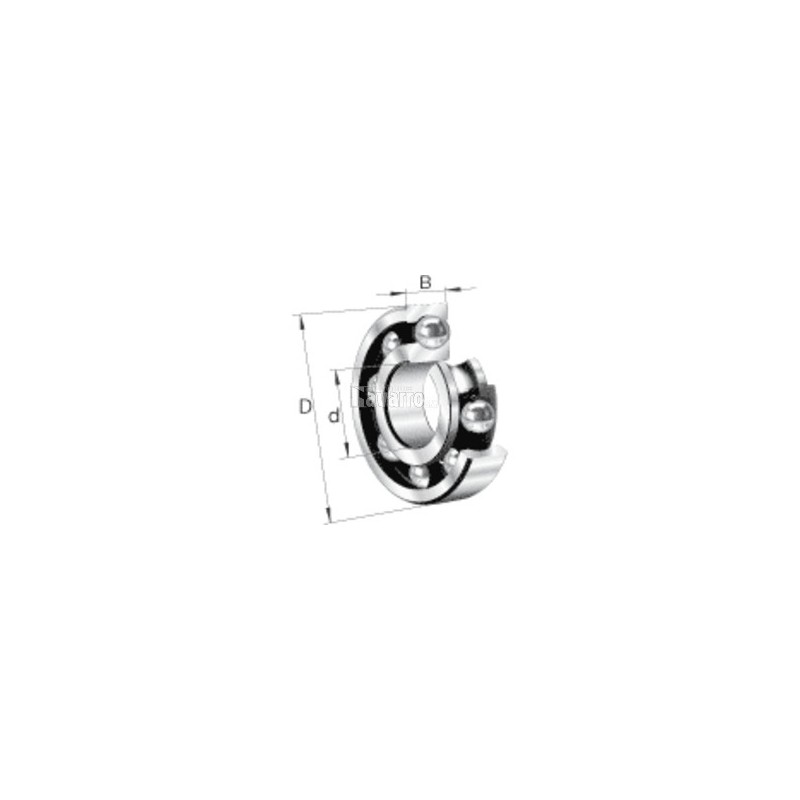

d	Diametro del agujero	120 mm
D	Diametro exterior	215 mm
B	Width	40 mm
C_r	Capacidad de carga dinamica, radial	154.000 N
C_0r	Capacidad de carga estatica, radial	123.000 N
C_ur	Limite de carga por fatiga, radial	6.400 N
n_G	Velocidad limite de rotacion	4.200 1/min
n_?r	Velocidad de referencia	4.250 1/min
~m	Peso	5,5 kg
Medidas de montaje
d_{a min}	Diametro minimo resalte del eje	132 mm
D_{a max}	Diametro maximo del resalte del alojamiento	203 mm
r_{a max}	Radio maximo de garganta	2,1 mm

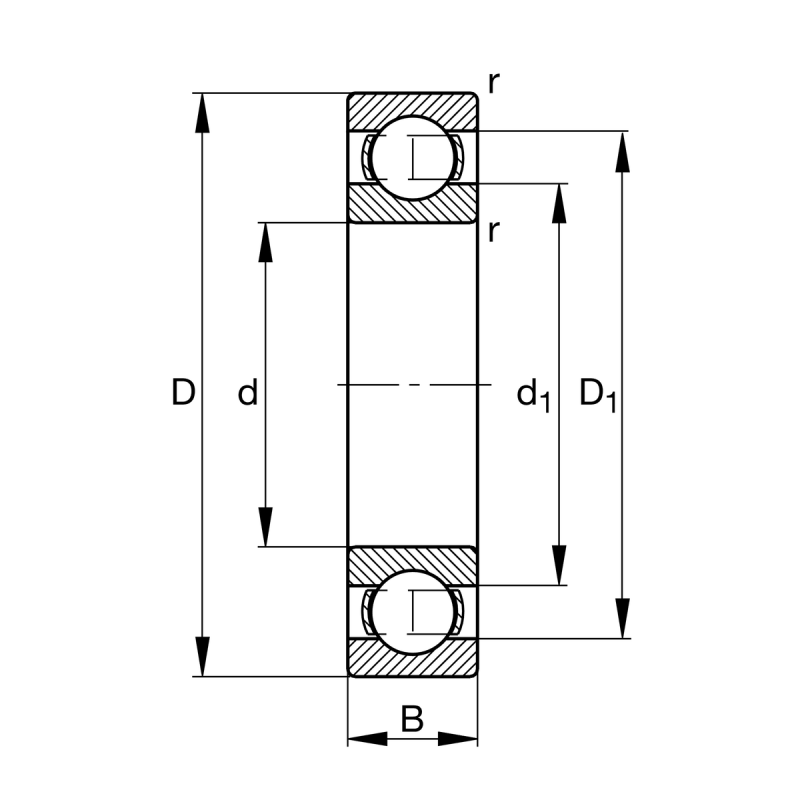

Medidas
r_min	Cota de chaflan minima	2,1 mm
D₁	Diametro del resalte del anillo exterior	185,04 mm
d₁	Diametro del resalte del anillo interior	151,46 mm
Rango de temperatura
T_min	Temperatura min. de funcionamiento	-30 Â°C
T_max	Temperatura max. de funcionamiento	150 Â°C
Factores de calculo
f₀	Factor de calculo	14,8
