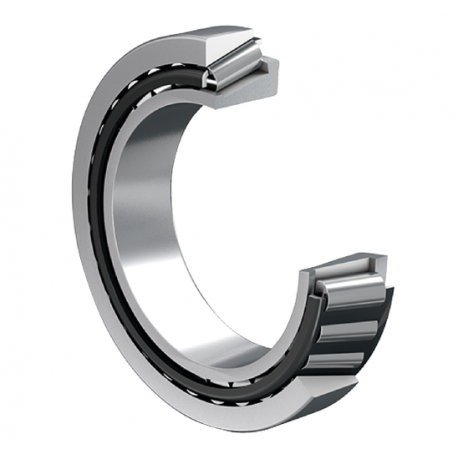

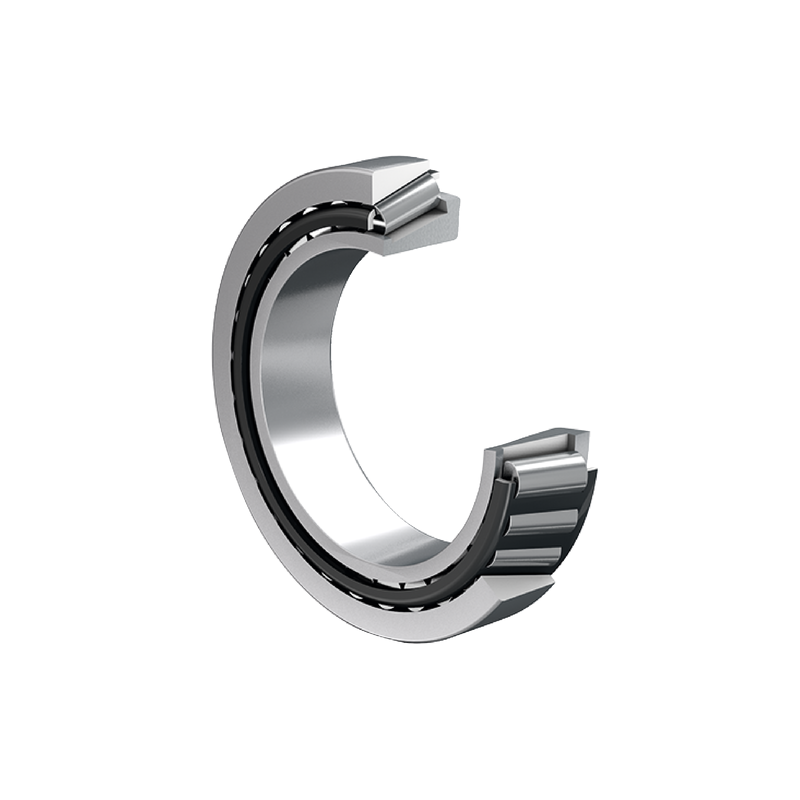

RODAMIENTO 32009-X-XL

Referencia 307.2481

Condición: Nuevo producto

2 Elemento Artículos

Disponible

Símbolo	Descripción	Valor

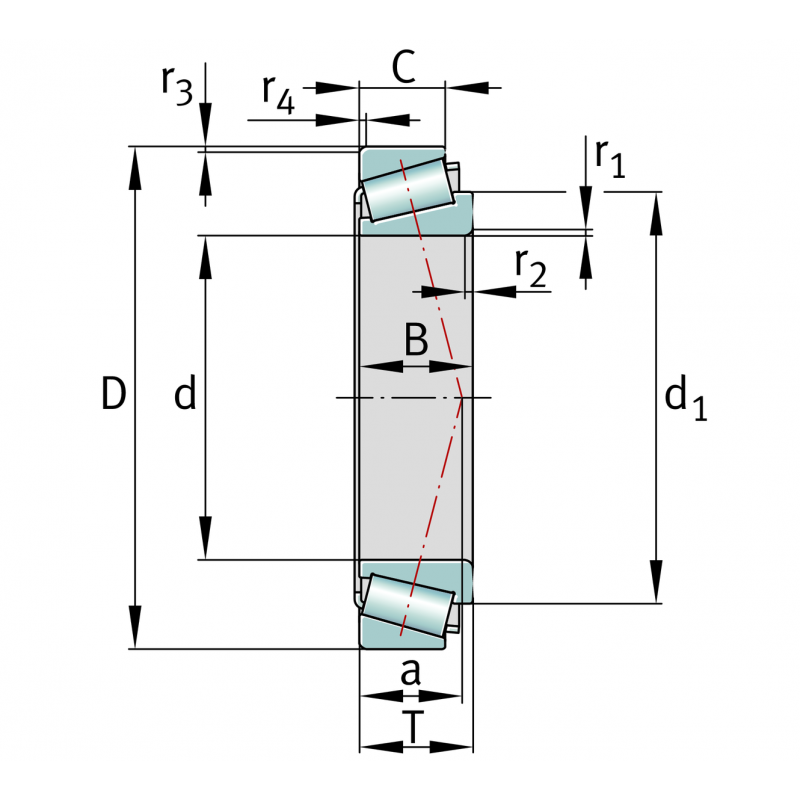

Medidas principales y datos de rendimiento
d	Diametro del agujero	45 mm
D	Diametro exterior	75 mm
B	Anchura del anillo interior	20 mm
C	Ancho del anillo exterior	15,5 mm
T	Anchura, total	20 mm
C_r	Capacidad de carga dinamica, radial	76.000 N
C_0r	Capacidad de carga estatica, radial	86.000 N
C_ur	Limite de carga por fatiga, radial	13.500 N
n_G	Velocidad limite de rotacion	11.400 1/min
n_?r	Velocidad nominal termica	5.400 1/min
~m	Peso	0,35 kg
Medidas de montaje
d_{a max}	Diametro maximo del resalte del eje	51 mm
d_{b min}	Diametro minimo del resalte del eje	51 mm
D_{a min}	Diametro minimo del resalte del alojamiento	67 mm
D_{a max}	Diametro maximo del resalte del alojamiento	69 mm
D_{b min}	Diametro minimo del resalte del alojamiento	72 mm
C_{a min}	Espacio axial minimo	4 mm
C_{b min}	Espacio axial minimo	4,5 mm
r_{a max}	Radio maximo de garganta del eje	1 mm
r_{b max}	Radio maximo de garganta del soporte
